BGS9 budynek gospodarczy

projekt budynku gospodarczego
projekt budynku gospodarczego
projekt budynku gospodarczego
  • projekt budynku gospodarczego
  • projekt budynku gospodarczego
  • projekt budynku gospodarczego
  • projekt budynku gospodarczego


Dane techniczne

Powierzchnia użytkowa 82.68 m²
+ Wiata 14.15 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 95.3 m²
Pow. tarasów/werandy/wiaty/schodów zew. 5.32 m²
Powierzchnia całkowita 109.45 m²
Kubatura 506 m³
Wysokość budynku 6.32 m
Kąt nachylenia dachu 35°
Min. wymiary działki (szerokość x długość) 18.35 x 17.75 m
Czy posiada poddasze NIE
Ilość pomieszczeń 4

Cena projektu:

1300

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

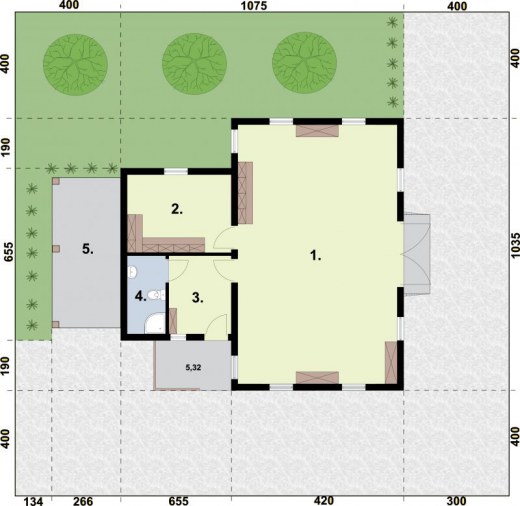

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Pom. gospodarcze 59.6 0
2. Pom. gospodarcze 11.72 0
3. Pom. gospodarcze 7.03 0
4. Łazienka 4.33 0
suma: 82.68 0
5. Wiata 14.15 0
suma: 96.83 0


Opis projektu

Budynek gospodarczy z trzema pomieszczeniami , łazienką i wiatą.
Może również pełnić funkcję garażową lub magazynową.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Opis technologii

- wymiary bramy : 2,5x2,5m
- ściany zewnętrzne murowane grubości 25 cm
- ściany wewnętrzne działowe murowane grubości 11,5 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- dach główny wielospadowy o kącie 35°
- dach nad wiatą jednospadowy o kacie 20°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu głównego  : 148m2
- pow. dachu wiaty : 18,38m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

Zestawienia materiałów

Aktualnie brak dostępnych zestawień


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic
- Strop nad piwnicą i schody
- Izolacje przeciwwilgociowe
14554 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
32018 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
20283 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
8459 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
15646 zł
Suma 90960 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
