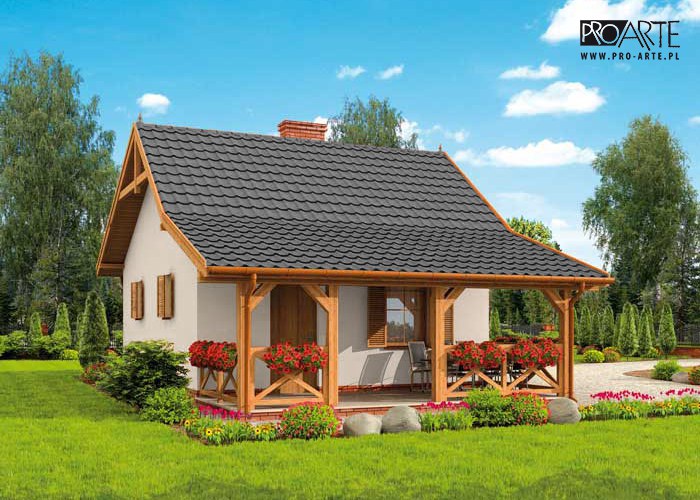

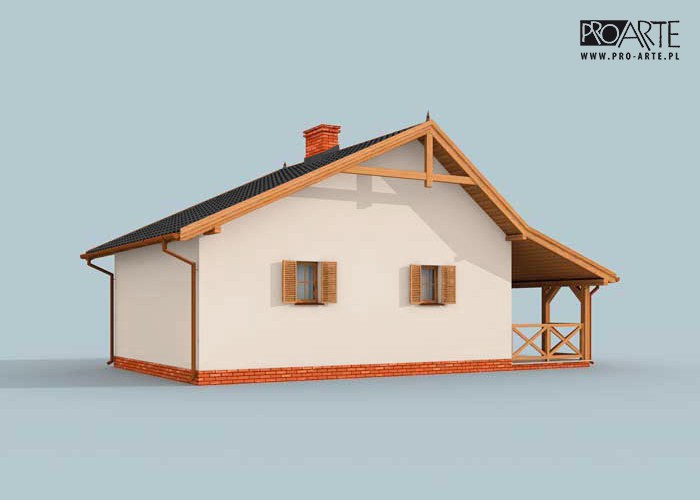

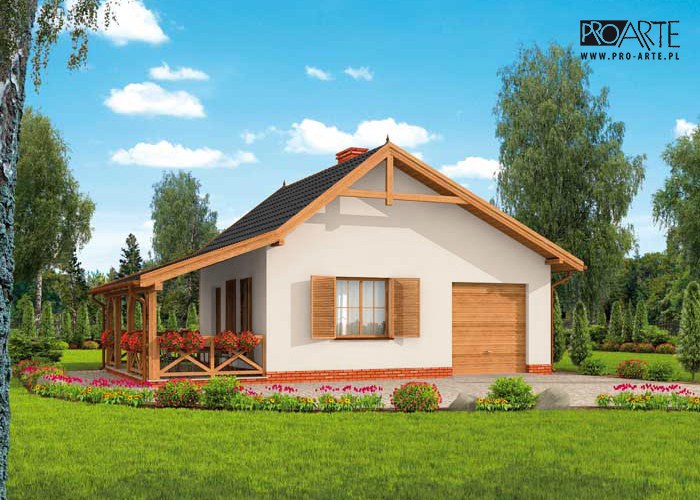

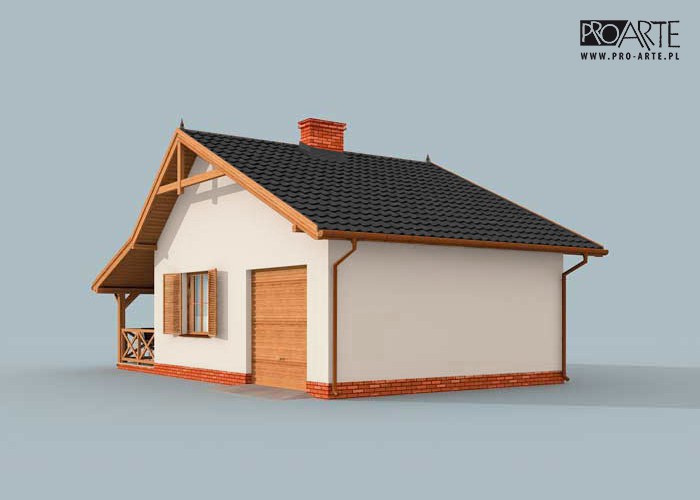

BAHIA szkielet drewniany, dom letniskowy

projekt domu letniskowego
projekt domu letniskowego
projekt domu letniskowego
  • projekt domu letniskowego
  • projekt domu letniskowego
  • projekt domu letniskowego
  • projekt domu letniskowego


Dane techniczne

Powierzchnia użytkowa 20.74 m²
+ garaż, weranda 40.43 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 51.16 m²
Pow. tarasów/werandy/wiaty/schodów zew. 15.83 m²
Powierzchnia całkowita 67.82 m²
Kubatura 286.29 m³
Wysokość budynku 5.95 m
Kąt nachylenia dachu 38° , 25° , 20°
Min. wymiary działki (szerokość x długość) 16.52 x 14.3 m
Czy posiada poddasze NIE
Ilość pomieszczeń 3
Ilość stanowisk garażowych 1

Cena projektu:

1700

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis

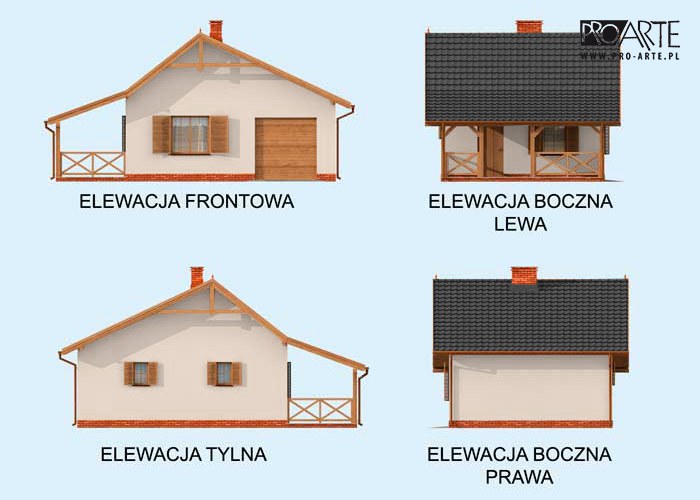

Rzuty i przekroje



Opis projektu

Bahia - dom letniskowy w technologi szkieletowej.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


Opis technologii

Technologia szkieletu drewnianego :
- ściany zewnętrzne  : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,2cm , a wewnątrz płytą gipsowo-włóknową 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściana wewnętrzna działowa : słupki 4x9 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- dach dwuspadowy
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna







szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Aktualnie brak dostępnych zestawień


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
7635 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
16794 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
10640 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
4437 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
8206 zł
Suma 47712 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
