TRYPOLIS 7 szkielet drewniany

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 76.05 m²
+ Strych 56.7 m²
Powierzchnia kondygnacji netto 156.54 m²
Powierzchnia zabudowy 93.15 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 210.26 m²
Kubatura 582.14 m³
Wysokość budynku 7.95 m
Kąt nachylenia dachu 40°
Min. wymiary działki (szerokość x długość) 19.5 x 16.1 m
Czy posiada poddasze TAK
Ilość pomieszczeń 9
Ilość pokoi 3

Cena projektu:

2400 zł 2200

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Wiatrołap 3.82 3.82
2 Komunikacja 4.23 4.23
3 Kotłownia 4.71 4.71
4 Kuchnia 7.47 7.47
5 Salon z aneksem kuchennym 27.1 27.1
6 Łazienka 6.26 6.26
7 Pokój 10.94 10.94
8 Pokój 11.52 11.52
suma: 76.05 76.05

Rzut strychu
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Strych 52.36 80.49
suma: 52.36 80.49


Opis projektu

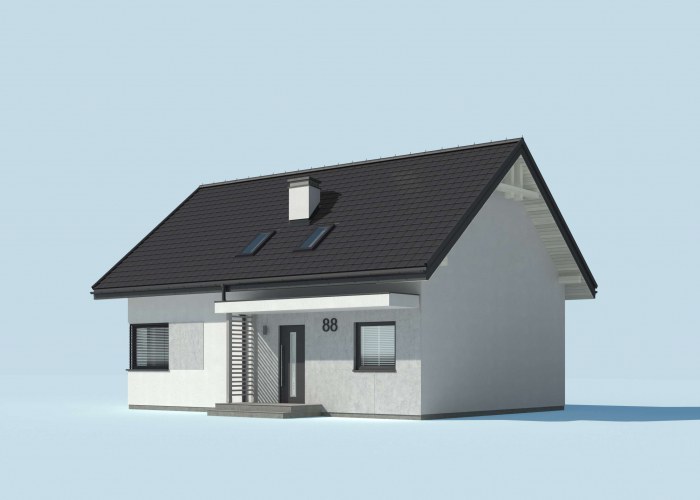

TRYPOLIS 7 szkielet drewniany dom parterowy, wolnostojący z poddaszem do późniejszej adaptacji

Opis technologii

Budynek o zwartej bryle, parterowy, ze strychem, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym, nad tarasem i podestem wejściowym dach płaski. Maksymalna wysokość budynku wynosi 7,95m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.

Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem. Nad budynkiem zaprojektowano dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-krokwiowym, nad tarasem i wejściem dachy płaski o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 506.106
Drewno [m3] 22.06
Dach [m2] 160





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic
- Strop nad piwnicą i schody
- Izolacje przeciwwilgociowe
34073 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
74959 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
47488 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
19805 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
36628 zł
Suma 212953 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
