LUANDA - dom jednorodzinny z garażem. Niewielka Luanda będzie dobrym rozwiązaniem dla osób potrzebujących niewielkiej powierzchni użytkowej domu. Elewacja frontowa została w tym wypadku pomyślana...

Czytaj więcej

Powierzchnia użytkowa 47.35 m²
+ taras15.88 m²
+ Garaż16.67 m²
+ 1 m²
Min. wymiary działki
długość x szerokość
16.80 x 17.68 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
8Taras15.880
7Garaż16.670
Suma32.550
2.Komunikacja3.540
1.Wiatrołap2.350
3Łazienka3.880
4.Sypialnia8.640
5.Pokój dzienny z aneksem kuchennym23.640
6Pomieszczenie gospodarcze5.30
Suma47.350
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras
+ Garaż

47.35 m²
15.88 m²
16.67 m²
+ 1 m²
Powierzchnia zabudowy 83.38 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 103.92 m²
Kubatura 384.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.68 x 8.80 m
Wysokość budynku 5.43 m
Min. wymiary działki
długość x szerokość
16.80 x 17.68 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7
Pow. tarasów/werandy/wiaty/schodów zew.20.54 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

LUANDA - dom jednorodzinny z garażem.

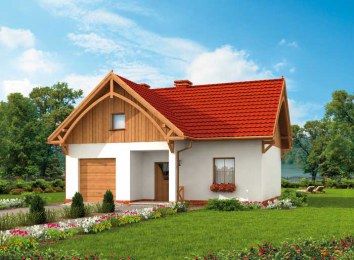

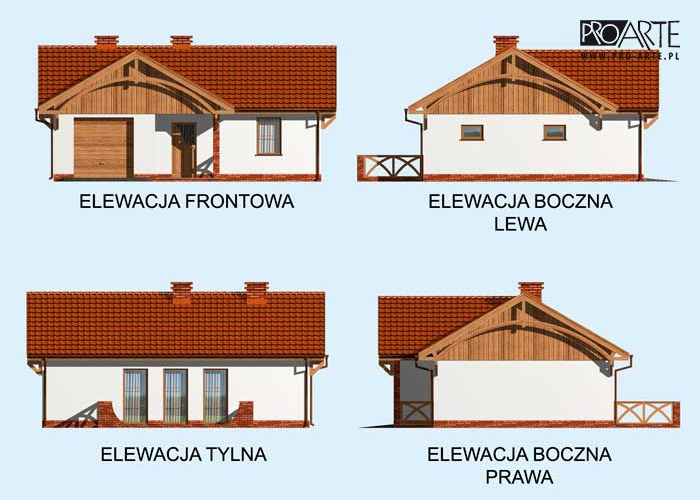

 Niewielka Luanda będzie dobrym rozwiązaniem dla osób potrzebujących niewielkiej powierzchni użytkowej domu. Elewacja frontowa została w tym wypadku pomyślana tak, by wysunięty nieco ryzalit stworzył dodatkową powierzchnię dla garażu, a tym samym przyczynił się do powstania uroczego zakątka, gdzie umieszczone zostało wejście do domu.

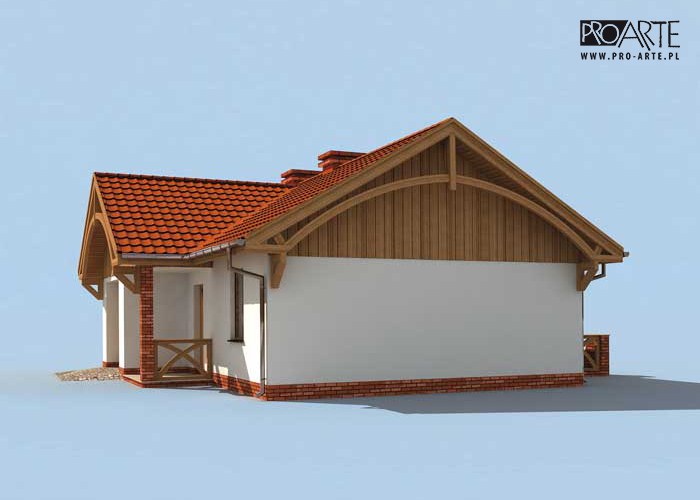

Na uwagę zasługuje również tył domu – mamy tutaj bowiem cudowny taras otoczony niewielkim murkiem z czerwonej cegły – takiej samej, jak wykończenie podstawy domu. Po wejściu do środka przez niewielki wiatrołap, od razu po lewej stronie, mamy przejście do garażu, który został połączony z pomieszczeniem gospodarczym.


Natomiast kierując się z wiatrołapu w prawo, dostajemy się przez komunikację do pozostałych pomieszczeń w domu. Od razu po lewej stronie znajduje się niewielka łazienka z miejscem na kabinę prysznicową. Naprzeciwko niej mamy sypialnię, której okno wychodzi na południe. Największą powierzchnię domu zajmuje pomieszczenie łączące w sobie funkcje kuchni, jadalni i pokoju dziennego. Projekt został tak pomyślany, by najwięcej światła wpadało przez okna wschodnie do pokoju dziennego. Aneks kuchenny został umieszczony na przeciwległej ścianie pomieszczenia. Znajdzie się tutaj także miejsce na urządzenie niewielkiej jadalni przy oknie wychodzącym na północ. Ten pomysł na własny dom jest bardzo ekonomiczny, nie wymaga dużych nakładów finansowych. Będzie optymalnym rozwiązaniem dla dwu- lub trzyosobowej rodziny, potrzebującej niezależności. Jego rozmiar nie jest imponujący, ale zadowalający dla tych, którzy pragną niewielkiego, ale całkowicie własnego „kąta”.


Zobacz projekt LUANDA 2



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy budynku -83,38m2
- powierzchnia schodów zew. i tarasu -20,54m2
- powierzchnia użytkowam
  parteru + garaż -47,35 + 16,67m2
  tarasu -15,88m2
- powierzchnia całkowita  - 103,92m2
- kubatura  - 384,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowany do konstrukcji za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni




Projekt wentylacji mechanicznej z rekuperacją ciepła




W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal589.39 kg
Drewno6.138 m³
Pow. ścian nośnych zew.126 m²
Pow. ścian nośnych wew.36 m²
Pow. ścian działowych wew.32 m²
Dach130 m²

Kosztorys orientacyjny brutto

Stan zerowy31062 zł
Stan surowy68336 zł
Roboty wykończeniowe wewnętrzne43292 zł
Roboty wykończeniowe zewnętrzne18055 zł
Instalacje i przyłącza33391 zł
Suma194135 zł
