Powierzchnia użytkowa 116.73 m²
+ garaż17.28 m²
Min. wymiary działki
długość x szerokość
17.20 x 19.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Pokój dzienny25.820
2.Komunikacja8.060
5.Łazienka4.950
6.Kotłownia4.970
1.Wiatrołap3.970
3.Kuchnia z jadalnią9.740
Suma57.510
7.Garaż17.280
Suma17.280
Zamów szczegółowe rysunki

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja8.290
2.Pokój15.420
3.Pokój11.310
4.Łazienka6.280
5.Pokój17.920
Suma59.220
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
116.73 m²
17.28 m²
Powierzchnia zabudowy 98.46 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 220.59 m²
Kubatura 655.45 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
11.40 x 9.20 m
Wysokość budynku 8.01 m
Min. wymiary działki
długość x szerokość
17.20 x 19.40 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń11
Pow. tarasów/werandy/wiaty/schodów zew.30.93 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

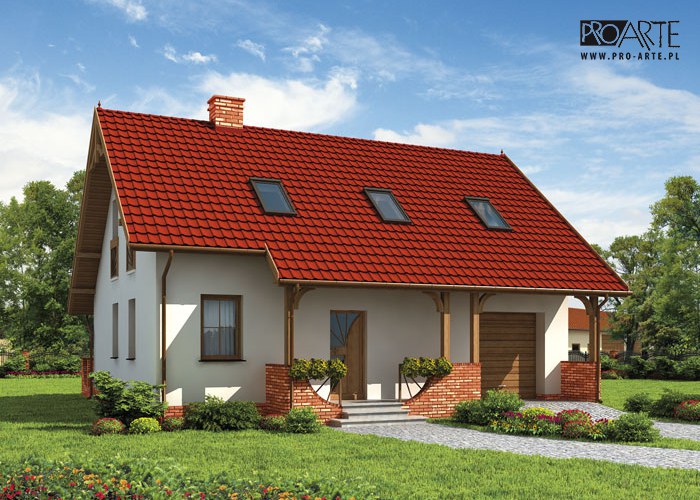

MIRANDA - to niezwykły dom, który da nowym właścicielom poczucie wygody i bezpieczeństwa. Już od frontu odkrywa mnóstwo zalet, które będą powodem do szczycenia się nim! Pierwszym rzucającym się w oczy elementem jest solidny murek, który niczym czerwony dywan wskazuje nam drogę, którą mamy podążać. Dodatkowo widok ten został wzbogacony o zadaszenie, będące przedłużeniem powierzchni dachu, które osłania drzwi wejściowe oraz –co jest raczej rzadkością- wjazd do garażu! Wszystko to sprawi, ze goście chętniej będą pukać do Twych drzwi, gdyż tak wspaniale prezentujące się wejście musi być zapowiedzią równie niepowtarzalnego wnętrza.

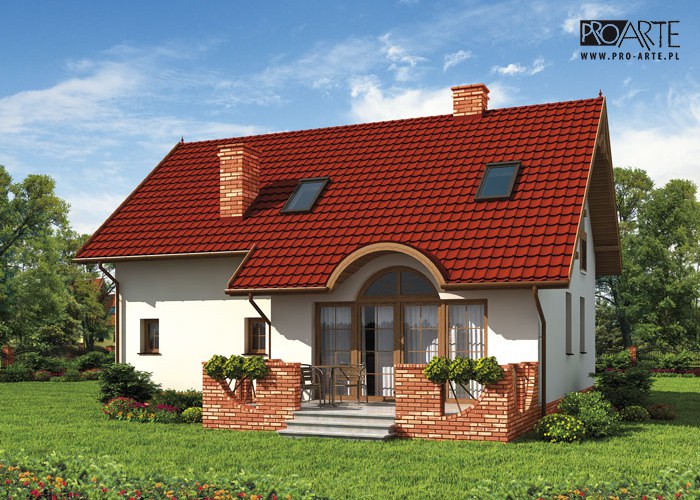

Na parterze znajdują się kuchnia z aneksem jadalnym i salonem (oddzielone wysepką) oraz łazienka. Z salonu wyjdziemy na przepiękny taras, na którym można urządzić zarówno spotkanie ze znajomymi przy kawie i ciastku, jak i letnie obiady z rodziną. Wracając do wnętrza budynku warto wspomnieć o dyskretnie umieszczonym pod schodami przejściu do garażu oraz kotłowni- usytuowanej na jego tyłach. Poza tym poddasze zostało zagospodarowane, tak aby pomieścić trzy obszerne sypialnie i ekskluzywną łazienkę.

Zobacz projekt MIRANDA 2 z wiatą garażową.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1.02m





Technologia tradycyjna :
- powierzchnia zabudowy - 98,46m2
- powierzchnia schodów zew. nie wchodząca do pow. zabudowy -30,93m2
- powierzchnia użytkowa
  parteru -57,51m2
  poddasza -59,22m2
  garażu -17,28m2
- powierzchnia całkowita  - 220.59m2
- kubatura  - 655,45m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1320.55 kg
Drewno7.174 m³
Dach179 m²

Kosztorys orientacyjny brutto

Stan zerowy52295 zł
Stan surowy115049 zł
Roboty wykończeniowe wewnętrzne72886 zł
Roboty wykończeniowe zewnętrzne30396 zł
Instalacje i przyłącza56217 zł
Suma326844 zł
