LAMIA 4 - dom mieszkalny wolnostojący parterowy z poddaszem użytkowym i garażem jednostanowiskowym. Ten dom jest rozwinieciem zapoczątkowanej przez LAMIĘ 2 linii stylistycznej i jakościowej. Do...

Czytaj więcej

Powierzchnia użytkowa 100.67 m²
+ Garaż19.95 m²
+ Kotłownia7.25 m²
Min. wymiary działki
długość x szerokość
18.82 x 19.54 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Komunikacja5.555.55
3.Gabinet4.014.01
4.Kuchnia9.729.72
6.Łazienka2.362.36
1.Wiatrołap5.355.35
5.Salon17.4917.49
Suma44.4844.48
7.Garaż19.9519.95
8.Kotłownia7.257.25
Suma27.227.2
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja9.938.2
2.Łazienka4.956.8
7.Pokój10.8914.01
3.Pokój10.413.35
4.Sypialnia7.889.95
5.Garderoba2.013.25
6.Pokój10.1313.2
Suma56.1968.76
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Garaż
+ Kotłownia
100.67 m²
19.95 m²
7.25 m²
Powierzchnia zabudowy 96.92 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 216.85 m²
Kubatura 653.40 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
11.54 x 9.04 m
Wysokość budynku 8.43 m
Min. wymiary działki
długość x szerokość
18.82 x 19.54 m
Ilość pokoi6
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

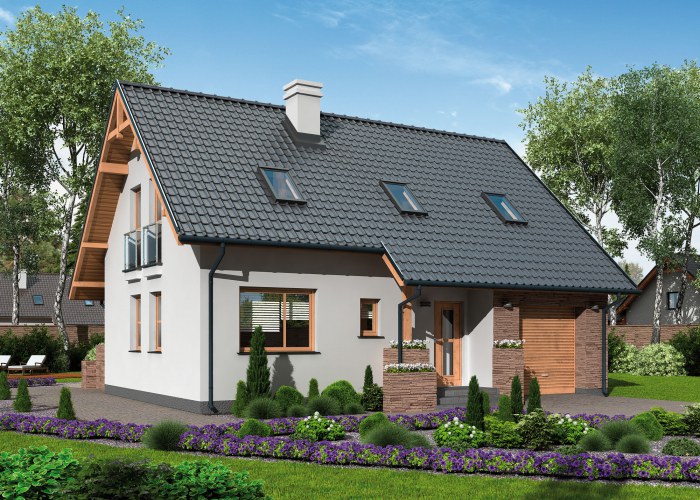

LAMIA 4 - dom mieszkalny wolnostojący parterowy z poddaszem użytkowym i garażem jednostanowiskowym.

Ten dom jest rozwinieciem zapoczątkowanej przez LAMIĘ 2 linii stylistycznej i jakościowej. Do całej kolekcji domów LAMIA mamy specjalny stosunek.

Wejście ustyowane przy garażu skrywa wiatrołap. Tuż za nim znajdziemy komunikację. Po prawej jest niewielki pokój, który może posłużyć za gabinet, pokój gościnny. Tu za nim rozpościera się salon z otwartą kuchnią i jadalnią.
Ta komfortowa przestrzeń uzupełniona jest łazienką, na którą składa się wc i prysznic. Za tym pomieszczeniem usytuowane są schody wiodące na poddasze. Znajdujący się na parterze garaż połączony jest z kotłownią. Można do niej również wejść od tyłu.

Poddasze podzielone jest na sześć pomieszczeń. Znajduje się tam łazienka oraz cztery pokoje, przy jednym z nich znajduje się niezwykle użyteczna garderoba. LAMIA3 to projekt idealny, dwa stanowiska w garażu i przestronne pokoje zadowolą każdą polską rodzinę. Tak jak wszystkie zaprojekowane przez nas domy jest dostępny z ofertą budowy. By zapoznać się wycenami wykonawców zjedź kursorem myszy w dół strony.

Zobacz kolekcję domów LAMIA





Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1.01m

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2138.58 kg
Drewno7.947 m³
Pow. ścian nośnych zew.269 m²
Pow. ścian nośnych wew.32 m²
Pow. ścian działowych wew.82 m²
Dach180 m²

Kosztorys orientacyjny brutto

Stan zerowy66040 zł
Stan surowy145287 zł
Roboty wykończeniowe wewnętrzne92043 zł
Roboty wykończeniowe zewnętrzne38385 zł
Instalacje i przyłącza70992 zł
Suma412747 zł
