MAREA szkielet drewniany

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 113.23 m²
+ Garaż 21.54 m²
+ Kotłownia 3.91 m²
Powierzchnia kondygnacji netto 155.58 m²
Powierzchnia zabudowy 105.57 m²
Pow. tarasów/werandy/wiaty/schodów zew. 23.36 m²
Powierzchnia całkowita 208.83 m²
Kubatura 607.54 m³
Wysokość budynku 8.09 m
Kąt nachylenia dachu 40° , 20°
Min. wymiary działki (szerokość x długość) 21.9 x 16.1 m
Czy posiada poddasze TAK
Ilość pomieszczeń 13
Ilość pokoi 5
Ilość stanowisk garażowych 1

Cena projektu:

2400

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

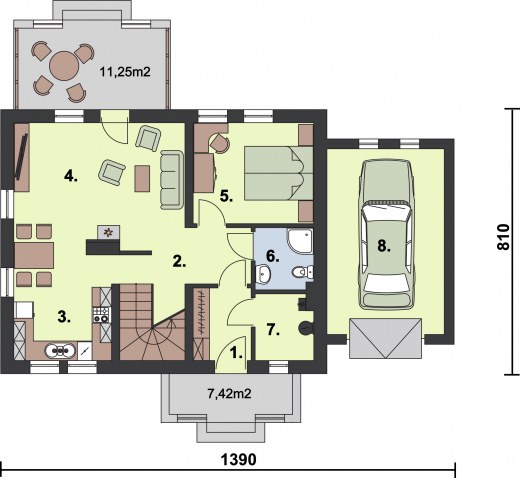

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Wiatrołap 4.29 4.29
2 Komunikacja 10.72 10.72
3 Kuchnia 10.86 10.86
4 Pokój dzienny 21.39 21.39
5 Pokój 12.5 12.5
6 Łazienka 3.45 3.45
suma: 63.21 63.21
7 Kotłownia 3.91 3.91
8 Garaż 21.54 21.54
suma: 88.66 88.66

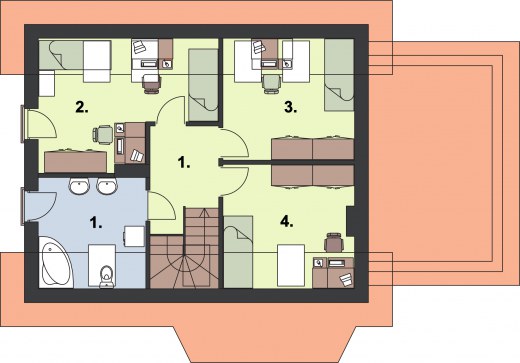

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Komunikacja 7.33 7.33
2 Łazienka 7.9 11.25
3 Pokój 13.21 18.65
4 Pokój 10.91 14.91
5 Pokój 10.7 14.78
suma: 50.05 66.92


Opis projektu

MAREA dom mieszkalny w szkielecie drewnianym z poddaszem, garażem


Roczny koszt ogrzewania tego domu gazem to 2543 zł. Jeśli chcesz może być mniejszy.
Dowiedz się więcej o możliwych sposobach grzania i chłodzenia Twojego domu.
Zadzwoń lub napisz do Home Instal: 32 414 75 44, biuro@homeinstal.pl.
Doradzimy - Sprzedamy - Zamontujemy na terenie całej Polski.



Opis technologii

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy i wieńce z betonu klasy C20/25 (dawne B25) i stali A-III (34GS); A-I (PB240) oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, słupy drewniane, nad częścią mieszkalną dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo-kleszczowym, natomiast nad garażem dach jednospadowy oparty na więźbie w formie kratownic. Drewno użyte do wykonania konstrukcji powinno być klasy co najmniej C-24 i o wilgotności nie większej niż 18%.







szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 1675.605
Drewno [m3] 29.515
Dach [m2] 181.5





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
50729 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
111603 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
70702 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
29486 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
54535 zł
Suma 317055 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.

Oferty budowy

Firma Oferta
TM CONSTRUCTION


Letnia 56
44-313 Wodzisław Śląski
kom. zobacz 723 500 500
email. zobacz biuro@tmco.eu
strona. zobacz http://www.tmco.eu/

Stan surowy zamknięty:205000 zł
zobacz co zawiera cena

Cena zawiera:
1. Ściana zewnętrzna
- tynk akrylowy – kolor w cenie firmy Kosbud
- siatka + klej
- styropian 150mm firmy Polstyr
- płyta OSB 12mm
- konstrukcja 150 x 40 drewno KVH klasa C24)

2. Ściana wewnętrzna
- konstrukcja 150 x 40 (drewno KVH klasa C24)

3. Strop
- płyta OSB 12 mm
- płyta OSB 22 mm
- legary 200 x 60mm

4. Okna
- PCV - profil Aluplast 5-cio komorowy, pakiet dwuszybowy 1.0
- parapety z zewnątrz stalowe malowane
- okna dachowe - ilość według projektu

5. Drzwi zewnętrzne – firma HDK – ilość według projektu
Brama garażowa – brama segmentowa w kolorze stolarki okiennej z automatem podsufitowym firmy CAME, na podzespołach firmy Flexi Force i panelach firmy Kingspan (jeżeli jest w projekcie).

6. Dach
- dachówka betonowa BRASS
- łaty i kontrłaty
- membrana
- więźba dachowa (drewno KVH firma Ladenburger)
- rynny+rury spustowe (firmy Gamrat – kolor do uzgodnienia)
- podbitka – kolor do uzgodnienia)

Wyłaz na poddasze 1 sztuk
Komin – systemowy firmy Schiedel (ilość wg projektu), oklinkierowanie powyżej połaci dachowej płytką klinkierową.

Do budowy domów wykorzystujemy drewno certyfikowane KVH klasa C24, importowane z Niemiec oraz stosujemy materiały izolacyjne najwyższej jakości.

INSTNIEJE OŻLIWOŚĆ DOSTOSOWANIA WARIANTÓW BUDOWY
ITS sp z o.o.


Mazurska 2-4
75-394 Koszalin
tel. zobacz 601 449 194
kom. zobacz 601 449 194
email. zobacz its@its-koszalin.pl
strona. zobacz www.its-koszalin.pl

Stan surowy zamknięty:215000 zł
zobacz co zawiera cena

Cena zawiera:
Budowa ściany zewnętrznej:
- tynk minerał, strukturalny Rissomur (ITS)
- izolacja cieplna z styropianu - 120 mm (ITS)
- wentylacja, folia kubełkowa (ITS)
- płyta budowlana wiórowa 12 mm
- konstrukcja drewniana wg. obliczeń statycznych, wypełniona materiałem izolacyjnym wełną mineralną (ITS)
- izolacja przeciwwilgociowa (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa -12,5 mm (INWESTOR)

Budowa ściany wewnętrznej:
- płyta gipsowo-kartonowa 12,5 mm
- płyta budowlana wiórowa, - 12 mm (ITS)
- konstrukcja drewniana wypełniona materiałem izolacyjnym-wełną mineralną (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa - 12,5 mm (INWESTOR)

Budowa podłogi Parter:
- pływający jastrych - 50 mm (INWESTOR)
- folia izolacyjna (INWESTOR)
- Styropian - 100 mm (INWESTOR)
- papa termozgrzewalna (INWESTOR)
- strop piwnicy lub płyta fundamentowa (INWESTOR)

Strop nad parterem:
- pływający jastrych - 40mm (INWESTOR)
- styropian - 30 mm (INWESTOR)
- solia izolacyjna (INWESTOR)
- płyta budowlana wiórowa- 22 mm (ITS)
- belki drewniane 200-240 mm wypełnione pomiędzy wełną mineralną - 100 mm (ITS)
- folia PCV (ITS)
- ruszt drewniany (INWESTOR)
- płyta kartonowo gipsowa - 12,5mm (INWESTOR)

Budowa dachu w wersji z wykończonym poddaszem:
- dachówki cementowe (ITS)
- łaty i kontrłaty (ITS)
- folia dachowa wysokoparoprzepuszczalna (ITS)
- 200 mm krokwie + 200 izolacja cieplna (ITS)
- folia paroizolacyjna (ITS)
- ruszt drewniany (INWESTOR)
- płyta gipsowa - 12,5 mm (INWESTOR)

0dprowadzenie wody z dachu
- w domach ITS stosuje się wysokiej jakości rynny PCV. Za ich użyciem przemawiają nie tylko względy funkcjonalne (odporność na korozję), ale także estetyczne. (ITS)

Okna
- okna z tworzywa sztucznego PCV VEKA 1,0 W/m2K (szyby ITS)

Drzwi
- drzwi Typu KTM (ITS)

Schody
- w wersji z rozbudowanym poddaszem przewidziane są otwarte schody z wysokogatunkowego drewna bukowego. (INWESTOR)

Instalacje
- instalacja wod.-kan., c.o. i elektryczna. (INWESTOR)
KRYSIK DOMY Z DREWNA


Żelazna 3
43-200 Pszczyna
kom. zobacz 600 958 141
email. zobacz info@domy-szkieletowe.com.pl
strona. zobacz www.domy-szkieletowe.com.pl

Stan surowy zamknięty:215000 zł
zobacz co zawiera cena

Cena zawiera:
Co oznacza stan surowy zamknięty?

To oznacza, że budynek z zewnątrz jest wykończony akrylem, z pełnym dachem, orynnowaniami, kominem. Natomiast w środku jest izolacja wełną mineralną, wykończona folią paroizolacyjną.
