KAMPALA - projekt domu mieszkalnego, parterowego Konfigurator produktów techniki grzewczej Łatwe w obsłudze narzędzie,  za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann , dla...

Czytaj więcej

Powierzchnia użytkowa 73.04 m²
+ Garaż i kotłownia27.48 m²

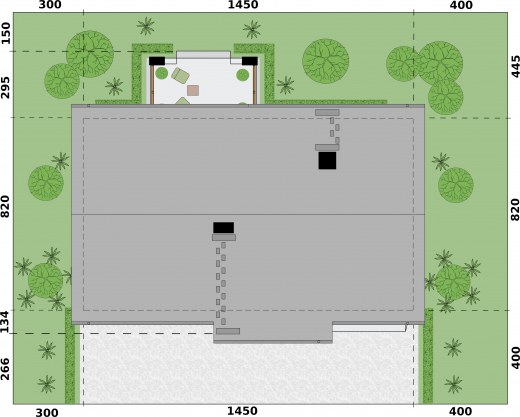

Min. wymiary działki
długość x szerokość
16.20 x 22.05 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

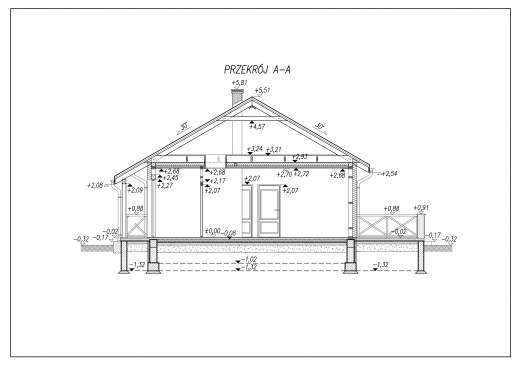

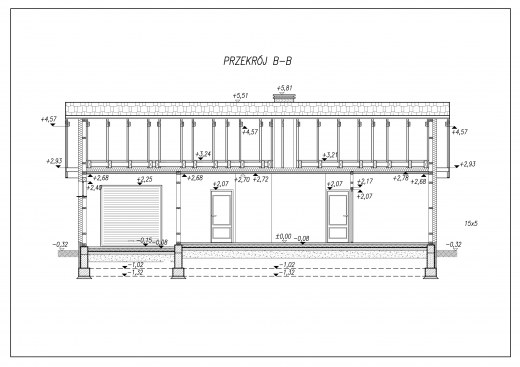

Rzuty i przekroje

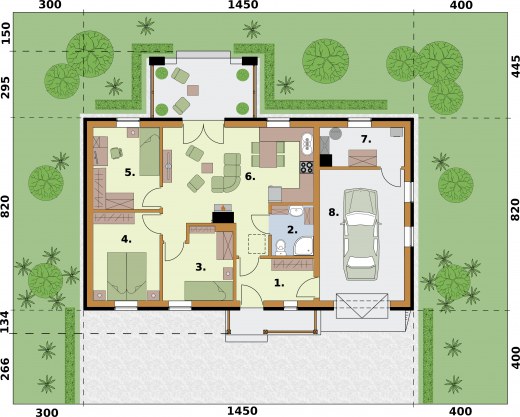

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
8Kotłownia6.246.24
7Garaż21.2421.24
Suma27.4827.48
1Wiatrołap6.576.57
2Łazienka4.874.87
3Pokój z kuchnią29.229.2
4Pokój11.211.2
5Pokój11.9911.99
6Pokój9.219.21
Suma73.0473.04
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Garaż i kotłownia
73.04 m²
27.48 m²
Powierzchnia zabudowy 115.21 m²
Powierzchnia kondygnacji netto 100.52 m²
Powierzchnia całkowita 115.21 m²
Kubatura 494.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
14.05 x 8.20 m
Wysokość budynku 5.78 m
Min. wymiary działki
długość x szerokość
16.20 x 22.05 m
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń8
Pow. tarasów/werandy/wiaty/schodów zew.15 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

KAMPALA- projekt domu mieszkalnego, parterowego

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Przekrój szkielet drewniany - ściana

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal467.79 kg
Drewno11.84 m³
Dach170 m²

Kosztorys orientacyjny brutto

Stan zerowy47914 zł
Stan surowy105411 zł
Roboty wykończeniowe wewnętrzne66780 zł
Roboty wykończeniowe zewnętrzne27850 zł
Instalacje i przyłącza51508 zł
Suma299464 zł
