Garaż trzystanowiskowy, wolnostojący, parterowy z pomieszczeniem gospodarczym.Bramy garażowe o wymiarach otworu w murze 2400x2400. Projekt składa się z części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa 68.93 m²
Min. wymiary działki
długość x szerokość
15.20 x 17.90 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż60.150
2.Pom. gospodarcze8.780
Suma68.930
Zamów szczegółowe rysunki

Przekroj A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 68.93 m²
Powierzchnia zabudowy 78.41 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 78.41 m²
Kubatura 317.40 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.90 x 7.20 m
Wysokość budynku 5.65 m
Min. wymiary działki
długość x szerokość
15.20 x 17.90 m
Liczba stanowisk3 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

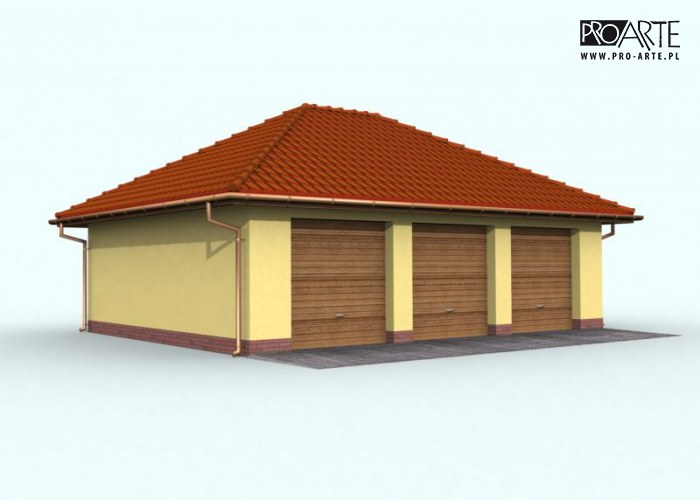

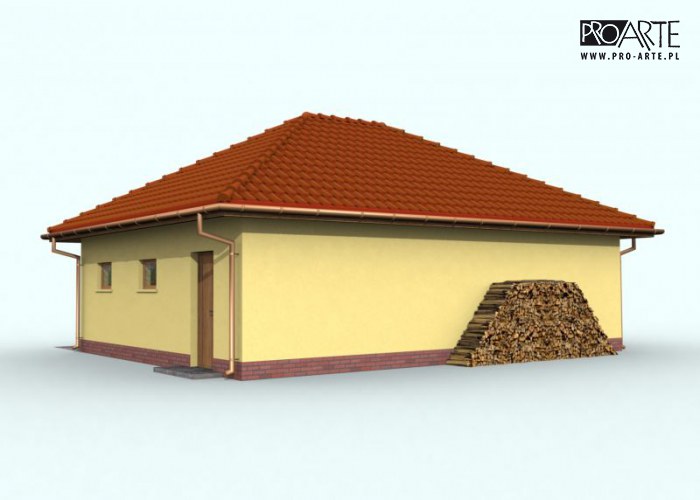

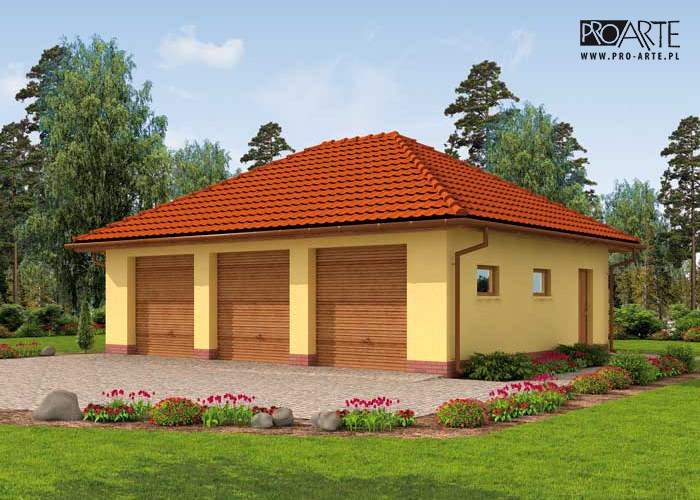

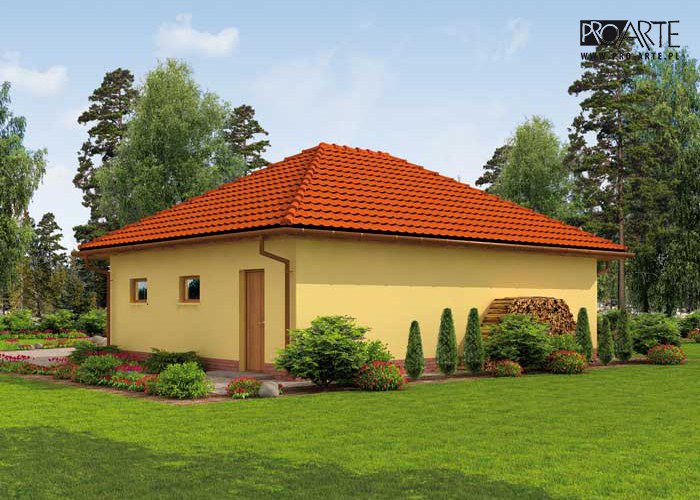

Garaż trzystanowiskowy, wolnostojący, parterowy z pomieszczeniem gospodarczym.Bramy garażowe o wymiarach otworu w murze 2400x2400. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Orientacyjny koszt inwestycji (technologia tradycyjna): stan pod klucz - 68 275,00 zł (netto). Wycena nie obejmuje instalacji wewnętrznych. Stan surowy zamknięty - budynek ocieplony, z pełną stolarką dzwiowo-okienną zewnętrzną, dach kryty dachówką ceramiczną, wszystkie powierzchnie pionowe i poziome przygotowane do położenia ostatniej warstwy wykończeniowej (tynk, płytki, panele). Realizacja tzw. "systemem gospodarczym" pozwala obniżyć koszty o około 30%.
Zapraszamy do naszego działu WYCENY DOMÓW, w którym znajdą Państwo koszty realizacji poszczególnych etapów inwestycji. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - docieplenie warstwą styropianu gr. 5 cm.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal386 kg
Drewno5.38 m³
Pow. ścian786 m²
Pow. ścian nośnych zew.65 m²
Pow. ścian działowych wew.20 m²
Dach117 m²

Kosztorys orientacyjny brutto

Stan zerowy20955 zł
Stan surowy46100 zł
Roboty wykończeniowe wewnętrzne29206 zł
Roboty wykończeniowe zewnętrzne12180 zł
Instalacje i przyłącza22526 zł
Suma130967 zł
