1090 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

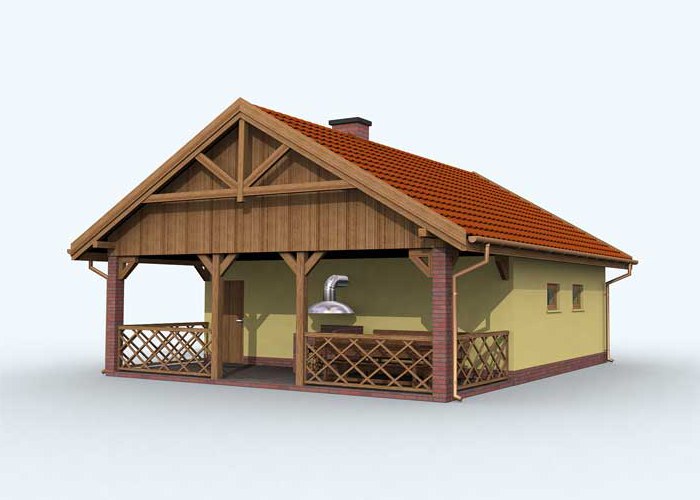

Projekt garażu jednostanowiskowego z pom. gospodarczymi i werandą. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa 74.12 m²
Min. wymiary działki
długość x szerokość
18.20 x 16.17 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż27.580
2.Pom. gospodarcze12.140
3.Skład na drewno2.250
4.Skład na odpady2.250
5.Wc2.390
6.Przedsionek1.370
7.Weranda 26.140
Suma74.120
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 74.12 m²
Powierzchnia zabudowy 83.33 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 83.33 m²
Kubatura 380.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.17 x 10.20 m
Wysokość budynku 5.72 m
Min. wymiary działki
długość x szerokość
18.20 x 16.17 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Ilość pomieszczeń3

Opis i technologia projektu

Projekt garażu jednostanowiskowego z pom. gospodarczymi i werandą. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal343.77 kg
Drewno8.736 m³
Pow. ścian1045 m²
Dach126 m²

Kosztorys orientacyjny brutto

Stan zerowy22532 zł
Stan surowy49571 zł
Roboty wykończeniowe wewnętrzne31405 zł
Roboty wykończeniowe zewnętrzne13097 zł
Instalacje i przyłącza24222 zł
Suma140828 zł
