Garaż trzystanowiskowy z pomieszczeniem gospodarczym. Brama garażowa o wymiarach 5,0x2,4m i 2,4x2,4m. Projekt garażu składa się z czterech części, wśród których wymienić można część...

Czytaj więcej

Powierzchnia użytkowa 83.65 m²
Min. wymiary działki
długość x szerokość
14.00 x 19.95 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

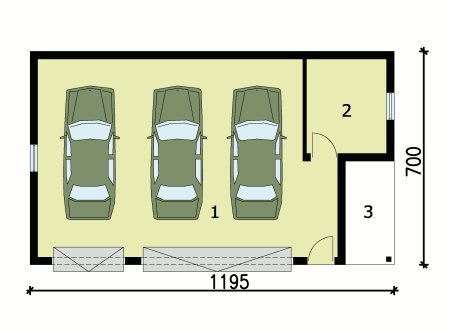

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Skład na drewno5.440
1.Garaż60.170
2.Pom. gospodarcze8.150
Suma73.760
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 83.65 m²
Powierzchnia zabudowy 73.16 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 73.76 m²
Kubatura 365.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.95 x 7.00 m
Wysokość budynku 5.38 m
Min. wymiary działki
długość x szerokość
14.00 x 19.95 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

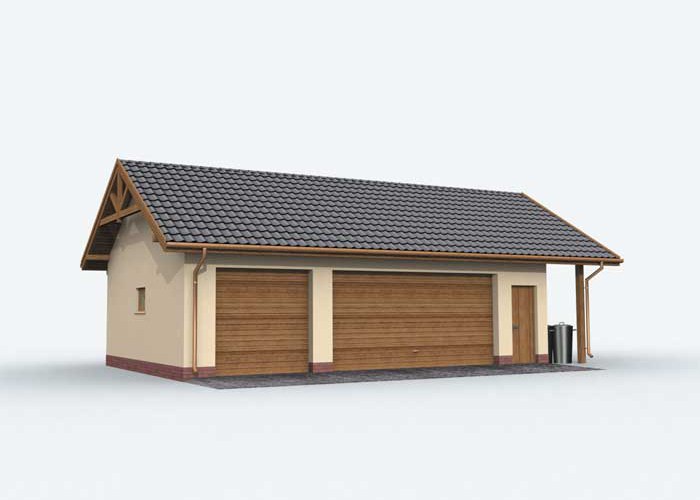

Garaż trzystanowiskowy z pomieszczeniem gospodarczym.

Brama garażowa o wymiarach 5,0x2,4m i 2,4x2,4m.

Projekt garażu składa się z czterech części, wśród których wymienić można część

architektoniczną, konstrukcyjną, instalacji wewnętrznej elektrycznej. Projekty garaży

trzystanowiskowych zawierają też podstawowe zestawienie stali, drewna i stolarki

okienno-drzwiowej. Do każdego projektu dołączamy bezpłatną zgodę na

wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z

obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów

wraz z aktualnym wpisem do izby.



Garaż trzystanowiskowy z pomieszczeniem gospodarczym.

Brama garażowa o wymiarach 5,0x2,4m i 2,4x2,4m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -83,65m2

- powierzchnia zabudowy -73,76m2
- powierzchnia całkowita  -73,76m2
- kubatura  - 365,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,38m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bram garażowych 5,0x2,4m i 2,4x2,4m.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal483.27 kg
Drewno5.745 m³
Pow. ścian nośnych zew.96 m²
Pow. ścian działowych wew.13 m²
Dach126 m²

Kosztorys orientacyjny brutto

Stan zerowy25430 zł
Stan surowy55945 zł
Roboty wykończeniowe wewnętrzne35443 zł
Roboty wykończeniowe zewnętrzne14781 zł
Instalacje i przyłącza27337 zł
Suma158935 zł
