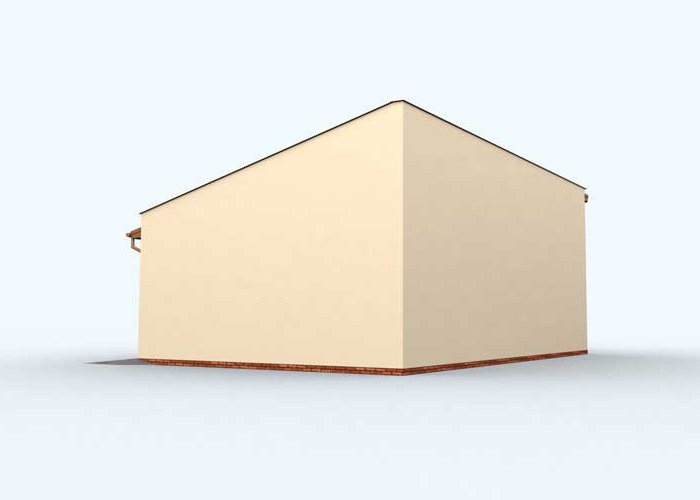

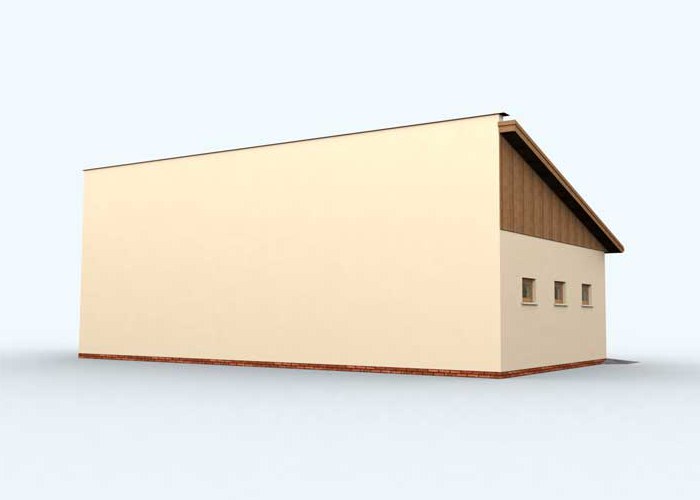

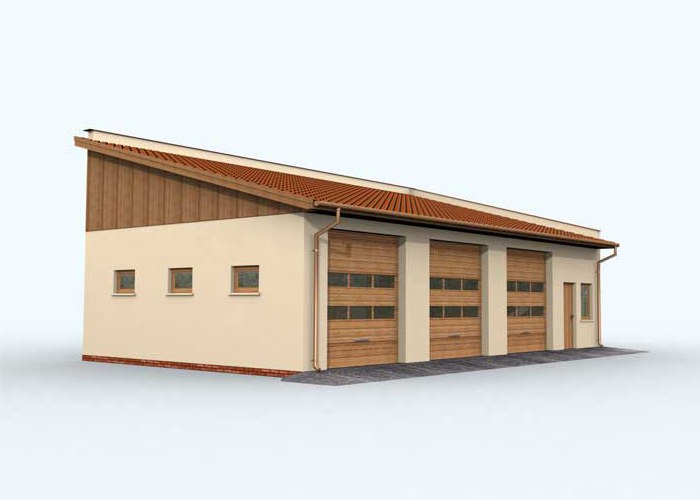

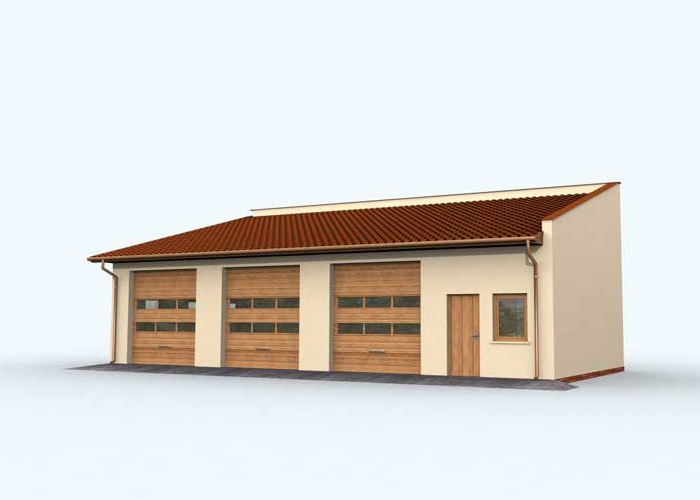

G160 garaż trzystanowiskowy z pomieszczeniami gospodarczymi

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 104.34 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 117.56 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 117.56 m²
Kubatura 588.7 m³
Wysokość budynku 6.27 m
Kąt nachylenia dachu 15°
Min. wymiary działki (szerokość x długość) 21.7 x 15 m
Czy posiada poddasze NIE
Ilość pomieszczeń 3
Ilość stanowisk garażowych 3

Cena projektu:

1090

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Przyziemie
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Garaż 85.01 0
2. Pom. gospodarcze 7.05 0
3. Pom. gospodarcze 12.28 0
suma: 104.34 0

Przekrój A-A


Opis projektu

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi.
Bramy garażowe o wymiarach 2,8x3,0m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia tradycyjna :
- powierzchnia użytkowa -104,34m2
- powierzchnia zabudowy -117,56m2
- powierzchnia całkowita  -117,56m2
- kubatura brutto -588,70m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,27m
- dach jednospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu z dachówki ceramicznej
- wymiar bramy garażowej 2,8x3,0m

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 798.67 kg
Drewno 8.965 m³
Pow. ścian nośnych zewn. 172 m²
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn. 40 m²
Dach 128.5 m²


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic
- Strop nad piwnicą i schody
- Izolacje przeciwwilgociowe
18367 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
40404 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
25597 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
10675 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
19744 zł
Suma 114787 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
