G188 garaż dwustanowiskowy z wędzarnikiem

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 64.72 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 52.52 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 74.99 m²
Kubatura 282 m³
Wysokość budynku 5.1 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 14.2 x 18.5 m
Czy posiada poddasze NIE
Ilość stanowisk garażowych 2

Cena projektu:

690

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

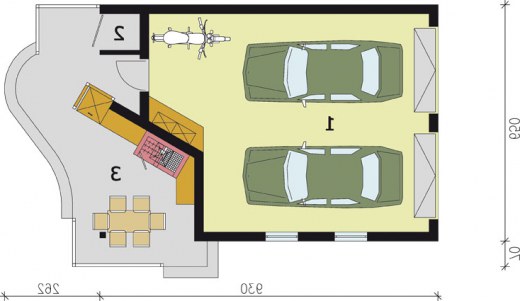

Rzuty i przekroje


nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Garaż 42.26 0
2. Skład drewna kominkowego 1.1 0
suma: 43.36 0
3. Weranda z wędzarnikiem 21.35 0
suma: 64.71 0


Opis projektu

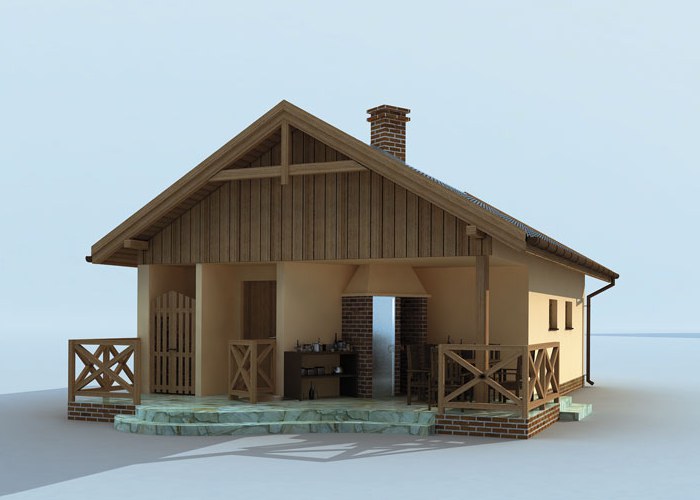

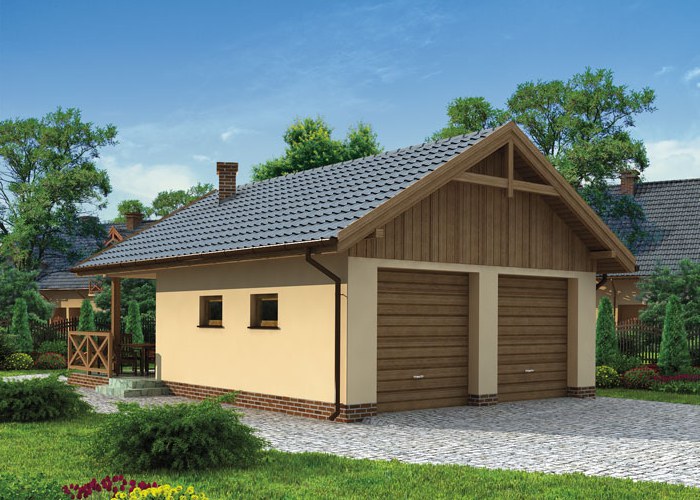

Garaż dwustanowiskowy ze składem na drewno kominkowe oraz werandą z wędzarnikiem.
Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

echnologia tradycyjna :
- powierzchnia użytkowa (bez werandy) -43,36m2
- powierzchnia użytkowa (z werandą) -64,71m2
- powierzchnia zabudowy (bez werandy) -52,52m2
- powierzchnia zabudowy werandy -22,47m2
- powierzchnia całkowita (bez werandy)  -52,52m2
- kubatura części zamkniętej i zadaszonej - 223,00m3
- kubatura części otwartej i zadaszonej -59,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,30m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 436.68 kg
Drewno 4.467 m³
Pow. ścian nośnych zewn. 75 m²
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn. 5 m²
Dach 94 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

wersja szkieletowa - 64 205,77 zł - pobierz plik
wersja murowana - 53 764,19 zł - pobierz plik
