Garaż dwustanowiskowy. Dwie bramy garażowe o wymiarach 3,5x3,5m i 2,5x2,5m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa 80.75 m²
Min. wymiary działki
długość x szerokość
17.00 x 16.00 m
Dostępne technologiemurowana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

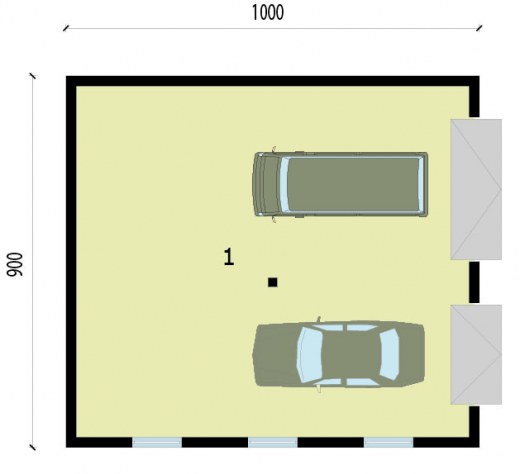

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.garaż80.750
Suma80.750
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 80.75 m²
Powierzchnia zabudowy 90.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 90.00 m²
Kubatura 417.00 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
9.00 x 10.00 m
Wysokość budynku 6.13 m
Min. wymiary działki
długość x szerokość
17.00 x 16.00 m
Liczba stanowisk2 stanowiska
Dachjednospadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy.
Dwie bramy garażowe o wymiarach 3,5x3,5m i 2,5x2,5m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -80,75m2

- powierzchnia zabudowy -90,00m2
- powierzchnia całkowita  -90,00m2
- kubatura  -417,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,13m
- dach jednospadowy 15°
- więźba dachowa drewniana
- pokrycie dachu papa
- wymiar bram garażowych 2,5x2,5m i 3,5x3,5m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal576.67 kg
Drewno5.571 m³
Pow. ścian nośnych zew.131 m²
Dach102 m²

Kosztorys orientacyjny brutto

Stan zerowy24548 zł
Stan surowy54006 zł
Roboty wykończeniowe wewnętrzne34214 zł
Roboty wykończeniowe zewnętrzne14269 zł
Instalacje i przyłącza26389 zł
Suma153425 zł
