G8 szkielet drewniany

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu

Realizacje



Dane techniczne

Powierzchnia użytkowa 36.66 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 42.88 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 42.88 m²
Kubatura 178.08 m³
Wysokość budynku 5.08 m
Kąt nachylenia dachu 35°

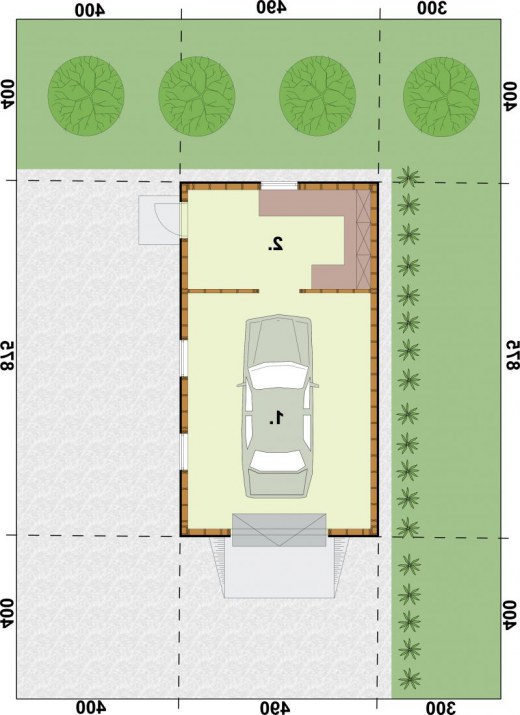

Min. wymiary działki (szerokość x długość) 11.9 x 16.75 m
Czy posiada poddasze NIE
Ilość stanowisk garażowych 1

Cena projektu:

590

Dostępne technologie

SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Garaż 26.15 0
2. Pom. gospodarcze 11.03 0
suma: 37.18 0


Opis projektu

Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.
Brama garażowa o wymiarach 2400x2200.
Garaż posiada dodatkowe pomieszczenie gospodarcze.



Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia szkieletowa:
- powierzchnia użytkowa  - 36,66m2
- powierzchnia zabudowy - 42,88 m2
- powierzchnia całkowita  - 42,88 m2
 - ściany zewnętrzne: słupki 5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
 - ściany zewnętrzne: słupki 5x9 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- wysokość budynku 5,08m
- dach dwuspadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachowe : dachówka ceramiczna

Zestawienia materiałów

Aktualnie brak dostępnych zestawień


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
6455 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
14198 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
8995 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
3752 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
6938 zł
Suma 40338 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
