Zestaw dodatków do projektu

G200 - Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi w technologii szkieletowej, wolnostojący, parterowy. Budynek posiada dwie bramy garażowe o wymiarach 2800x3000. Zobacz garaż w...

Czytaj więcej

Powierzchnia użytkowa 79.85 m²
Min. wymiary działki
długość x szerokość
18.95 x 15.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

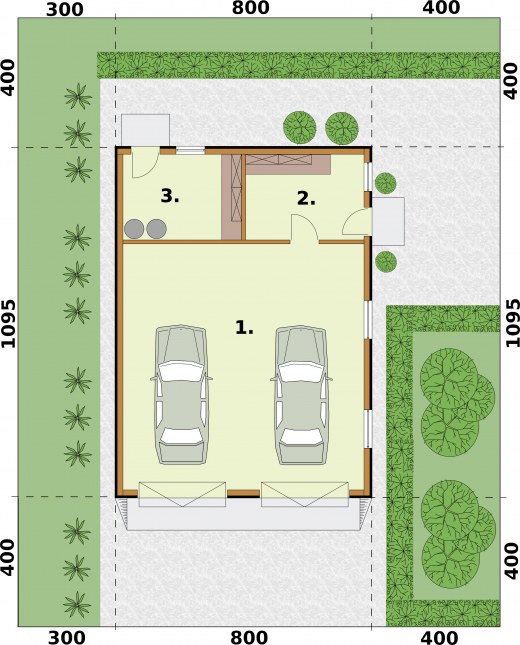

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż58.8558.85
2.Pom. gospodarcze10.2510.25
3.Pom. gospodarcze10.1810.18
Suma79.2879.28
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 79.85 m²
Powierzchnia zabudowy 87.60 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 87.60 m²
Kubatura 443.50 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.00 x 10.95 m
Wysokość budynku 6.22 m
Min. wymiary działki
długość x szerokość
18.95 x 15.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

G200 - Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi w technologii szkieletowej, wolnostojący, parterowy.
Budynek posiada dwie bramy garażowe o wymiarach 2800x3000.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa  - 79,85m2
- powierzchnia zabudowy - 87,60m2
- powierzchnia całkowita  -
87,60m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 6,22m.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowo-jętkowy.
- pokrycie dachowe : dachówka ceramiczna.
Technologia murowana: przejdź do projektu
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,22m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,8x3,0m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal1044.96 kg
Drewno16.79 m³
Dach125 m²

Kosztorys orientacyjny brutto

Stan zerowy24274 zł
Stan surowy53404 zł
Roboty wykończeniowe wewnętrzne33832 zł
Roboty wykończeniowe zewnętrzne14109 zł
Instalacje i przyłącza26095 zł
Suma151715 zł
