Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi i wiatą garażową dwustanowiskową w technologii szkieletowej, wolnostojący, parterowy.  Budynek posiada dwie bramy garażowe o wymiarach...

Czytaj więcej

Powierzchnia użytkowa 79.24 m²
+ wiata62 m²
Min. wymiary działki
długość x szerokość
16.00 x 23.25 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż58.820
2.Pom. gospodarcze10.250
3.Pom. gospodarcze10.170
Suma79.240
4.Wiata620
Suma620
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata
79.24 m²
62 m²
Powierzchnia zabudowy 87.60 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 149.60 m²
Kubatura 767.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
18.75 x 8.00 m
Wysokość budynku 6.31 m
Min. wymiary działki
długość x szerokość
16.00 x 23.25 m
Liczba stanowisk4 i więcej
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń3

Opis i technologia projektu

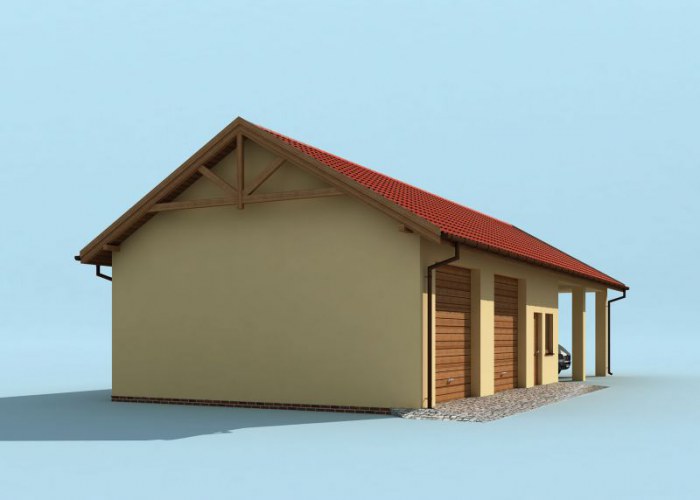

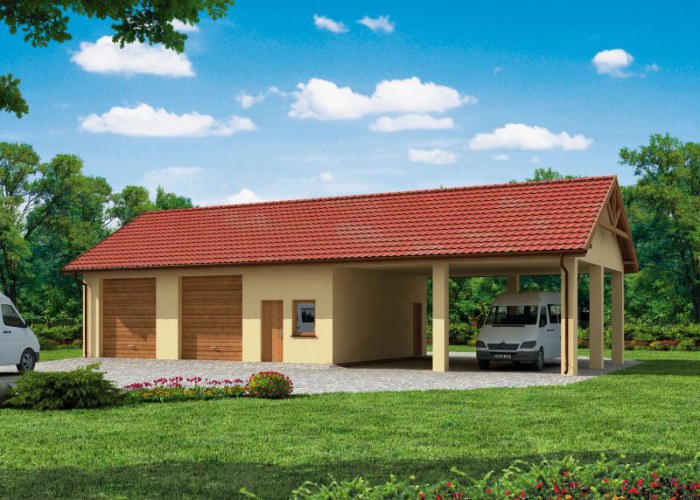

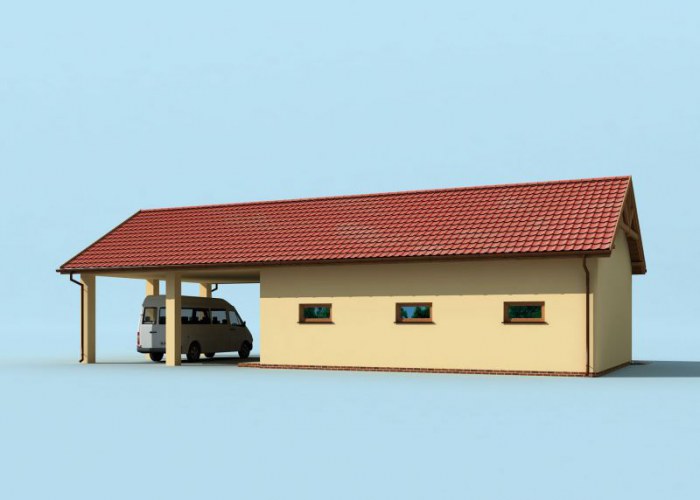

Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi i wiatą garażową dwustanowiskową w technologii szkieletowej, wolnostojący, parterowy.
Budynek posiada dwie bramy garażowe o wymiarach 2800x3000.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa bez werandy i wiaty  - 27,92m2
- powierzchnia użytkowa werandy i wiaty  - 43,77m2
- powierzchnia zabudowy bez werandy i wiaty - 32,61m2
- powierzchnia całkowita  -
76,38m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 5,22m.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowu z dolnymi belkami wiązara.
- pokrycie dachowe : dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy31696 zł
Stan surowy69731 zł
Roboty wykończeniowe wewnętrzne44176 zł
Roboty wykończeniowe zewnętrzne18423 zł
Instalacje i przyłącza34073 zł
Suma198100 zł
