G11 - garaż dwustanowiskowy w technologi szkieletowej. Dwie bramy o wymiarach 2,40x2,20m. Zobacz projekt G11  w wersji murowanej. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 54.30 m²

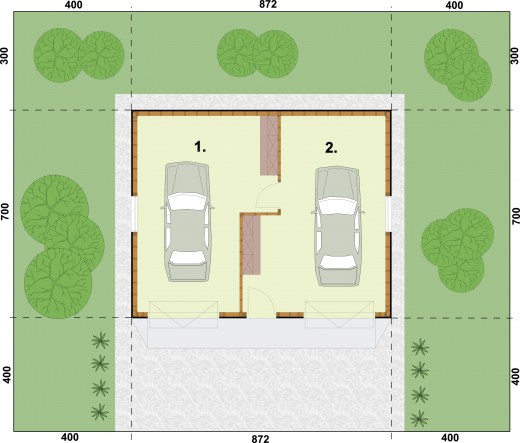

Min. wymiary działki
długość x szerokość
14.00 x 16.72 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż26.90
2.Garaż27.40
Suma54.30
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 54.30 m²
Powierzchnia zabudowy 61.04 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 61.04 m²
Kubatura 245.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.72 x 7.00 m
Wysokość budynku 5.25 m
Min. wymiary działki
długość x szerokość
14.00 x 16.72 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

G11 - garaż dwustanowiskowy w technologi szkieletowej.
Dwie bramy o wymiarach 2,40x2,20m.

Zobacz projekt G11  w wersji murowanej.


Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa  - 54,30 m2
- powierzchnia zabudowy -
61,04 m2
- powierzchnia całkowita  -
61,04 m2



 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz i od wewnątrz płytą OSB 3 1.5cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm, styropian 5cm, - ściany wewnetrza działowa: słupki 4x9 rozstawione max. co 40cm obite zewnątrz i od wewnątrz płytą GKF 1.25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm,
- wysokość budynku 5,25m





- dach dwuspadowy 30°
- więźba dachowa drewniana w układzie krokwiowo jętkowym
- pokrycie dachowe : dachówka ceramiczna



Zobacz projekt G11  w wersji murowanej.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal1081.74 kg
Drewno7.768 m³
Dach68 m²

Kosztorys orientacyjny brutto

Stan zerowy16507 zł
Stan surowy36316 zł
Roboty wykończeniowe wewnętrzne23007 zł
Roboty wykończeniowe zewnętrzne9595 zł
Instalacje i przyłącza17745 zł
Suma103170 zł
