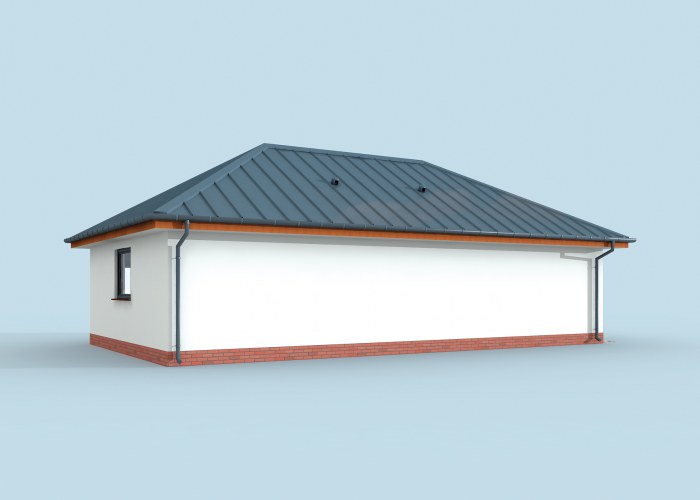

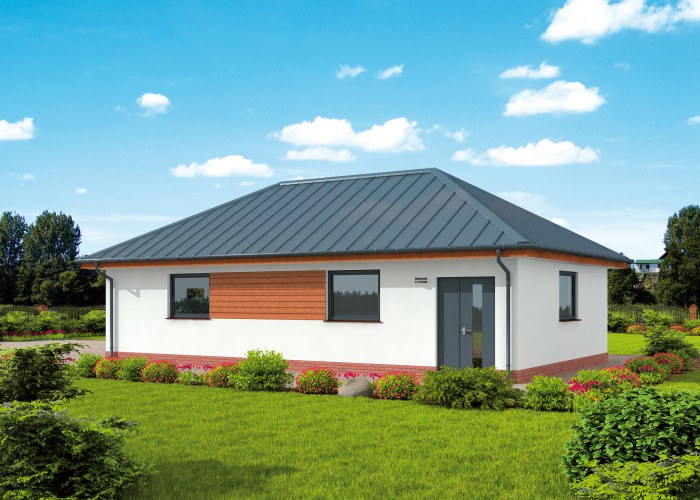

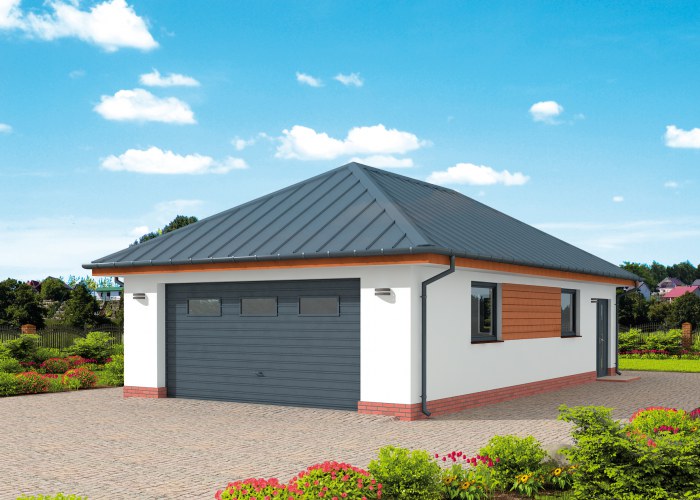

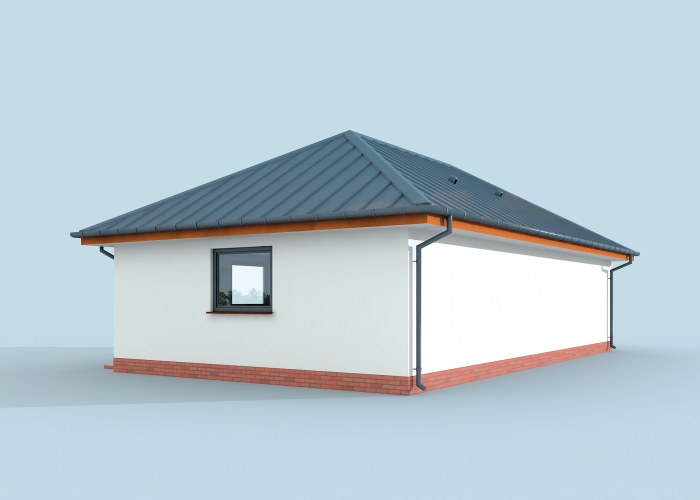

G319 szkielet drewniany garaż dwustanowiskowy z pomieszczeniem gospodarczym

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 77.14 m²
Powierzchnia kondygnacji netto 77.14 m²
Powierzchnia zabudowy 86.45 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 86.45 m²
Kubatura 365 m³
Wysokość budynku 5.42 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 15 x 20.35 m
Czy posiada poddasze NIE
Ilość pomieszczeń 2
Ilość stanowisk garażowych 2

Cena projektu:

700 zł 690

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

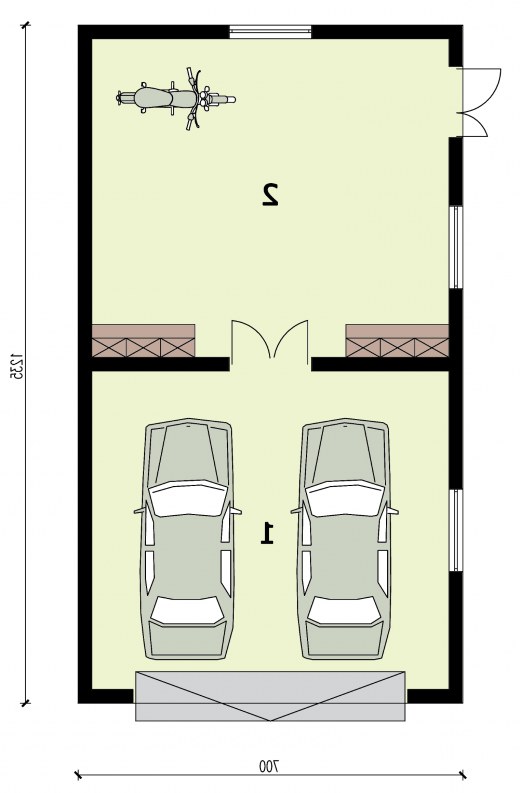

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Garaż 38.57 38.57
2 Pomieszczenie gospodarcze 38.57 38.57
suma: 77.14 77.14


Opis projektu

Garaż dwustanowiskowy z pomieszczeniem gospodarczym w technologii szkieletu drewnianego

Brama garażowa o wymiarach 5,0x2,2m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach czterospadowy oparty na więźbie o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 861.96
Drewno [m3] 16.089
Dach [m2] 128





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
14814 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
32587 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
20646 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
8609 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
15925 zł
Suma 92581 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
