G156 szkielet drewniany garaż trzystanowiskowy z pomieszczeniem gospodarczym

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 83.65 m²
Powierzchnia kondygnacji netto 83.65 m²
Powierzchnia zabudowy 73.76 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 73.76 m²
Kubatura 365 m³
Wysokość budynku 5.38 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 18.35 x 15 m
Czy posiada poddasze NIE
Ilość pomieszczeń 2

Cena projektu:

890

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

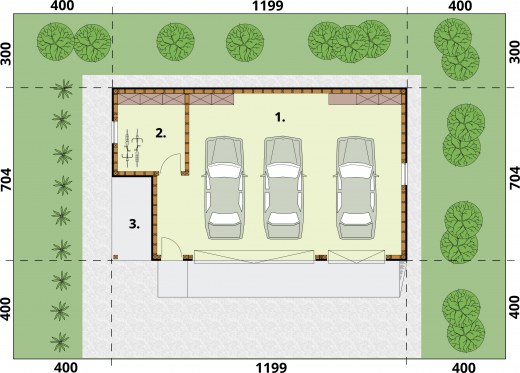

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Garaż 60.17 60.17
2 Pomieszczenie gospodarcze 8.15 8.15
suma: 68.32 68.32
3 Skład drewna 5.44 5.44
suma: 73.76 73.76


Opis projektu

Garaż trzystanowiskowy z pomieszczeniem gospodarczym w technologii szkieletu drewnianego.

Brama garażowa o wymiarach 5,0x2,4m i 2,4x2,4m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy, drewniany oparty na więźbie o konstrukcji krokwiowo-Jętkowej z belką wiązara z drewna klasy co najmniej C-27 o wilgotności



Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 423.38
Drewno [m3] 9.291
Dach [m2] 126





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
16064 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
35337 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
22388 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
9336 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
17268 zł
Suma 100393 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
