Zobacz wersję budynku gospodarczego BGS3 Stajnia S03 to ciekawa propozycja dla osób, które chcą własną stajnię, ale nie chcą jej szczególnie rozwijać. Ten obiekt został przewidziany dla dwóch koni...

Czytaj więcej

Powierzchnia użytkowa 80.58 m²
+ wiata38.78 m²
Min. wymiary działki
długość x szerokość
14.55 x 23.27 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja16.940
2.Boks10.50
3.Boks10.50
4.Paszalnia10.020
5.Siodlarnia5.340
6Łazienka4.330
Suma57.630
8.Strych22.950
7Wiata38.780
Suma61.730
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata
80.58 m²
38.78 m²
Powierzchnia zabudowy 67.79 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 174.38 m²
Kubatura 552.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
16.27 x 6.55 m
Wysokość budynku 6.32 m
Min. wymiary działki
długość x szerokość
14.55 x 23.27 m
Ilość boksów2
Dachdwuspadowy
Kondygnacjaz poddaszem
Funkcjaz garażem, z wiatą
Ilość pomieszczeń8

Opis i technologia projektu

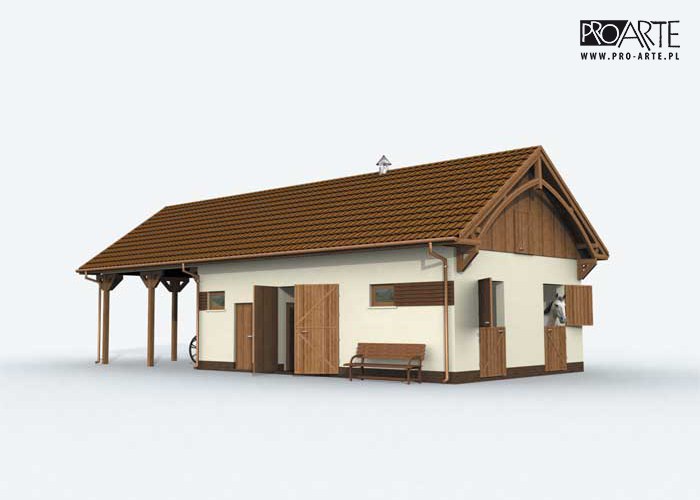

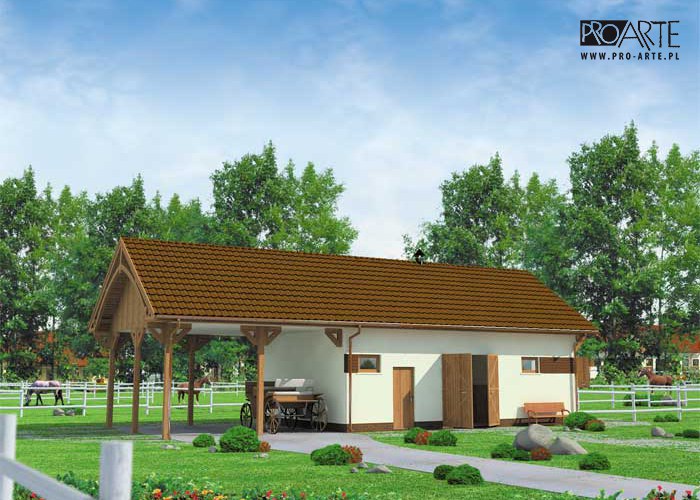

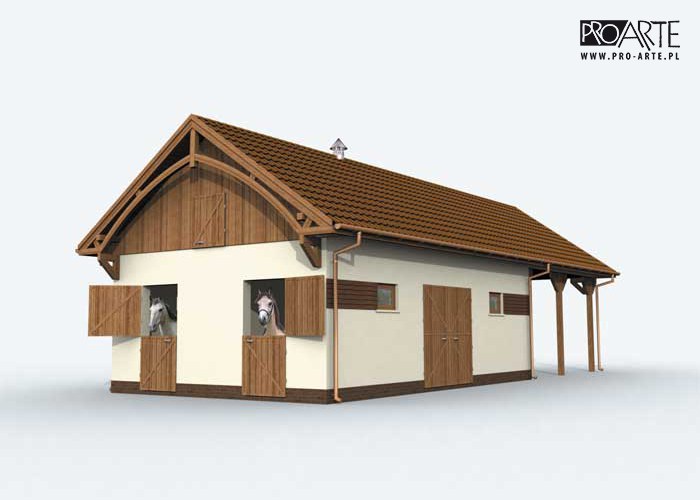

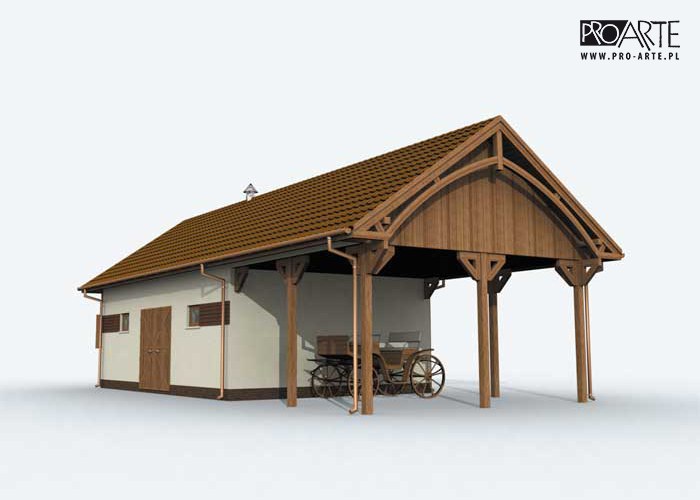

Stajnia S03 to ciekawa propozycja dla osób, które chcą własną stajnię, ale nie chcą jej szczególnie rozwijać. Ten obiekt został przewidziany dla dwóch koni, oba boksy mają powierzchnię 10,5 m2. Zwierzęta można wyprowadzać zarówno poprzez komunikację wewnątrz budynku, jak i prosto z boksów. Będzie to szczególnie wygodne rozwiązanie, jeżeli przygotuje się dla nich w tym miejscu odpowiedni wybieg. Ponadto w budynku przewidziano także obszerną paszalnię, siodlarnię oraz łazienkę z przepływowym, umywalkowo – natryskowym ogrzewaczem wody. Na uwagę zasługuje również przestronna wiata z lewej strony budynku. Okaże się ona bardzo pożyteczna przy każdych warunkach pogodowych (może ochronić przed deszczem, słońcem itp., można tutaj zostawić samochód). Czy ta stajnia będzie dla Ciebie wystarczająca? Czy okaże się wygodnym rozwiązaniem za kilka lub kilkanaście lat? Warto odpowiedzieć sobie na pytania już dzisiaj, by później nie żałować chybionej inwestycji.



Projekt posiada poddasze użytkowe.


Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Technologia tradycyjna :
- szerokość komunikacji : 2,8m
- wymiary boksów: 3,0m x 3,5m
- wymiary bramy 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm.
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- dach dwuspadowy o kącie 35°
- dach pokryty dachówką ceramiczną.
- konstrukcja dachu wiązary drewniane.
- pow. dachu : 135,40m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal520.31 kg
Drewno12.144 m³
Dach135.4 m²

Kosztorys orientacyjny brutto

Stan zerowy24496 zł
Stan surowy53892 zł
Roboty wykończeniowe wewnętrzne34142 zł
Roboty wykończeniowe zewnętrzne14238 zł
Instalacje i przyłącza26334 zł
Suma153102 zł
