S29 stajnia dla koni - 4 boksów

gotowy projekt
gotowy projekt
gotowy projekt
  • gotowy projekt
  • gotowy projekt
  • gotowy projekt
  • gotowy projekt


Dane techniczne

Powierzchnia użytkowa 145.08 m²
+ taras, wiata 31.76 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 170.63 m²
Pow. tarasów/werandy/wiaty/schodów zew. 37.8 m²
Powierzchnia całkowita 247.82 m²
Kubatura 775 m³
Wysokość budynku 6.7 m
Kąt nachylenia dachu 35° , 20°
Min. wymiary działki (szerokość x długość) 25.5 x 20.65 m
Czy posiada poddasze NIE
Ilość pomieszczeń 16

Cena projektu:

1700

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

Przyziemie
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
Skład na siano i słomę 54.82 0
01 Komunikacja 36.45 0
02 Boks 12 0
03 Boks 12 0
04 Boks 12 0
05 Boks 12 0
06 Siodlarnia 4.96 0
07 Łazienka 4.33 0
08 Paszalnia 6.24 0
09. Pom. gosp. 6.72 0
10 Wiatrołap 2.27 0
11. Komunikacja 2.73 0
12. Łazienka 4.2 0
13. Pokój 9.52 0
14. Pokój dzienny z aneksem kuchennym 19.66 0
suma: 199.9 0
15. Taras 15.98 0
16. Wiata 15.78 0
suma: 231.66 0


Opis projektu

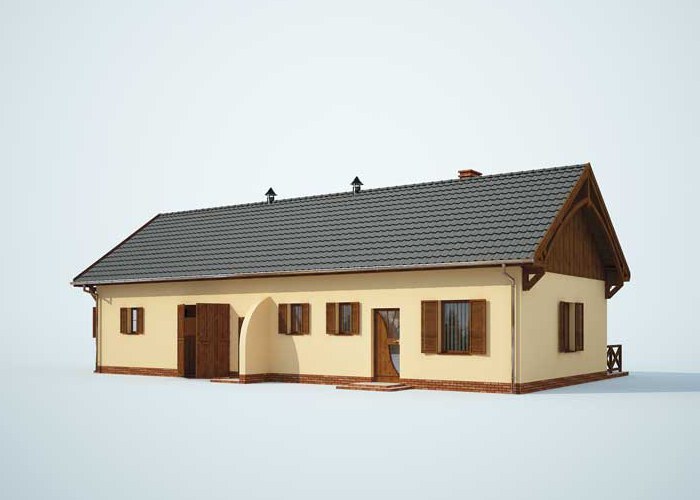

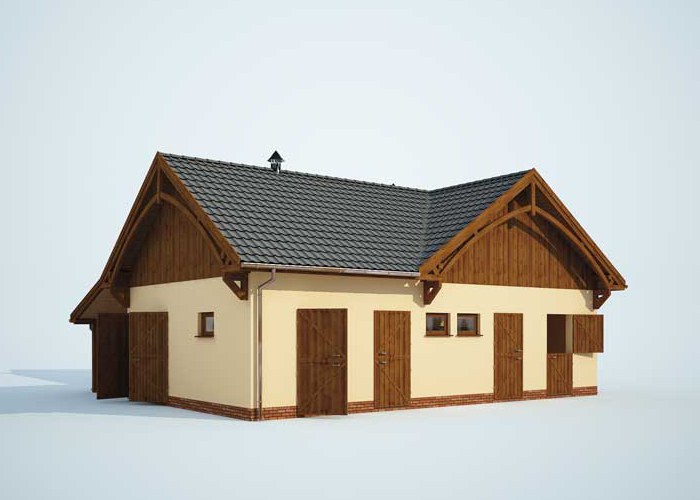

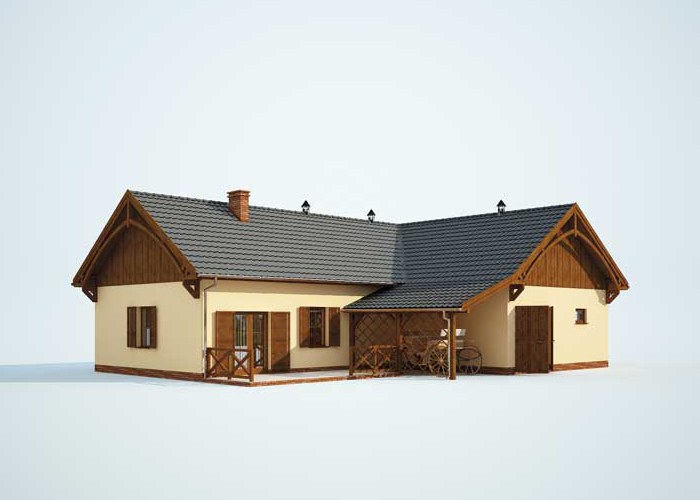

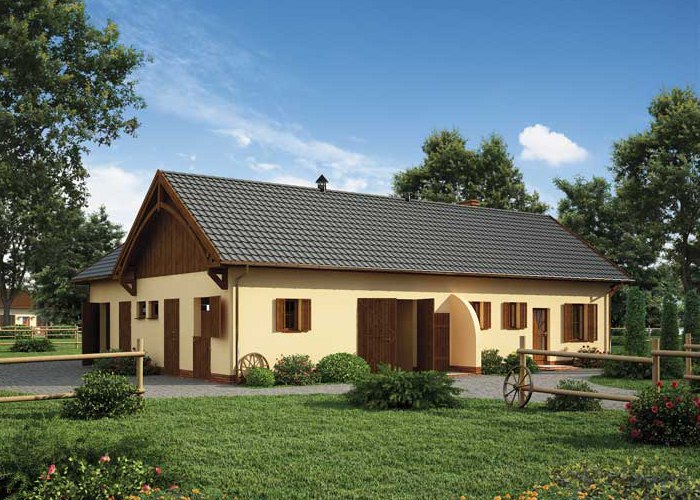

Projekt łączący w sobie zalety niewielkiej stajni i małego, ale przytulnego mieszkania. Część wschodnia budynku została przewidziana dla koni – cztery przestronne boksy połączone przestronną komunikacją zwieńczoną wyjściami od południa i północy. Każdy z boksów posiada dodatkowe, bezpośrednie wyjście na zewnątrz. Po drugiej stronie komunikacji przewidziano pomieszczenie gospodarcze, paszalnię i siodlarnię, posiadającą dostęp do łazienki i osobne wejście. Zachodnia część budynku została stworzona z myślą o opiekunach zwierząt. Wchodzi się tutaj przez niewielki wiatrołap do komunikacji, która zgrabnie łączy ze sobą łazienkę, sypialnię i pokój dzienny z aneksem kuchennym. Na północ wychodzi taras. Pomiędzy nim a ścianą stajni stworzono niewielką wiatę. Właściciel tego typu stajni to osoba, która raczej nie myśli o rozwijaniu hodowli. Chce po prostu mieć wygodne miejsce stworzone z myślą o ludziach i zwierzętach i ten właśnie projekt to daje. Czy stanowi dobre rozwiązanie dla Ciebie?
Projekt stajni dla koni z częścią mieszkalną. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej oraz wod-kan. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy.

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Opis technologii

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.


Zestawienia materiałów

Technologia murowana tradycyjna

Stal 947.96 kg
Drewno 27.02 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach 270 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
25536 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
56177 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
35591 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
14843 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
27452 zł
Suma 159599 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
