G52 - projekt budynku gospodarczego z altaną z bala drewnianego. Jest to rozwiązanie łączące tradycję oraz nowoczesność. Znakomitym przykładem budownictwa w balach jest budynek gospodarczy G52, na...

Czytaj więcej

Powierzchnia użytkowa 29.68 m²
Min. wymiary działki
długość x szerokość
14.00 x 11.20 m
Dostępne technologiemurowana, szkieletowa, bale
Warianty projektubudynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze19.180
2.Altana10.50
Suma29.680
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 29.68 m²
Powierzchnia zabudowy 22.40 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 22.40 m²
Kubatura 52.43 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
3.20 x 7.00 m
Wysokość budynku 3.89 m
Min. wymiary działki
długość x szerokość
14.00 x 11.20 m
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

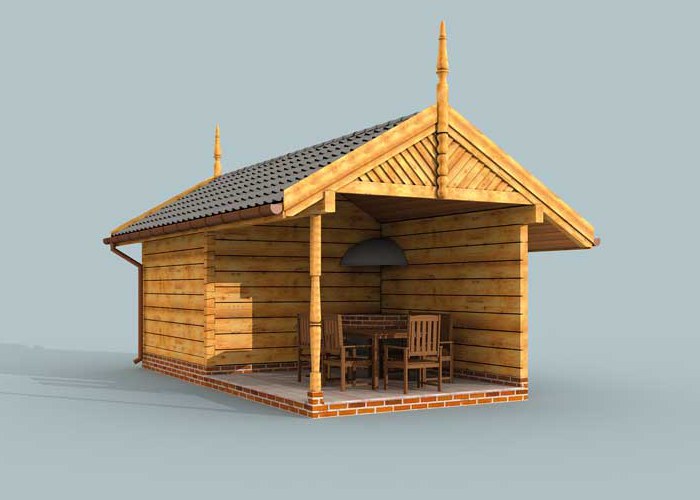

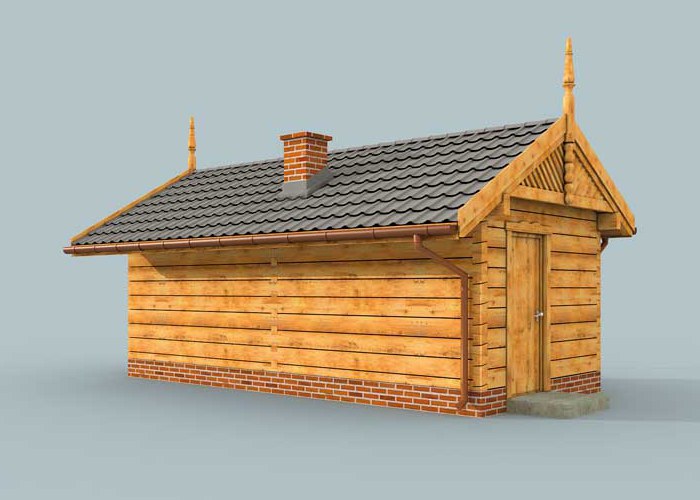

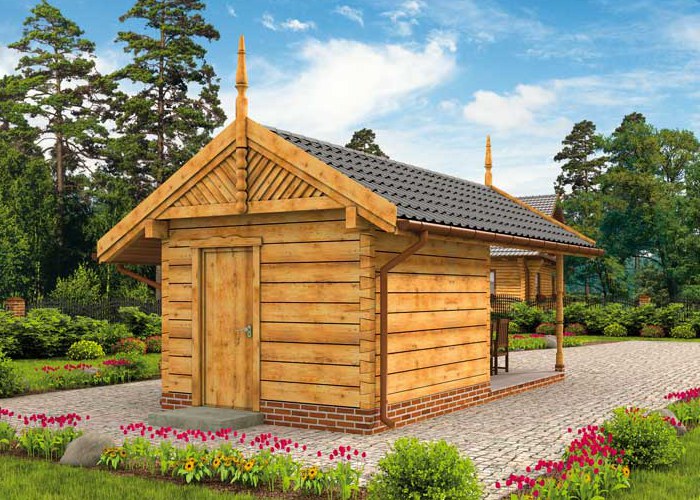

G52 - projekt budynku gospodarczego z altaną z bala drewnianego. Jest to rozwiązanie łączące tradycję oraz nowoczesność. Znakomitym przykładem budownictwa w balach jest budynek gospodarczy G52, na który składa się pomieszczenie gospodarcze z miejscem na piecyk oraz zadaszenie, altana z grillem i wędzarnikiem. Dzięki takim urozmaiceniom, wspaniale rozszerza swoje funkcje, zadaszenie będzie miejscem wypoczynku i rodzinnych spotkań od wiosny do jesieni. Największe wrażenie robi gustowne wykończenie dachu, podkreślające silne inspiracje góralskim budownictwem. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -29,68m2

- powierzchnia zabudowy -22,40m2
- powierzchnia całkowita  -22,40m2
- kubatura brutto:
 -części zamkniętych i przekrytych ze wszystkich stron -23,05
 -części niezamkniętych, przekrytych -29,38

- wysokość budynku 3,89m
- dach dwuspadowy 25;30°
- więźba dachowa drewniana
- pokrycie dachówka cementowa bądź ceramiczna
Technologia drewniana - bale : Budynek zaprojektowano w technologii z bali 68/120 . Główną konstrukcję nośną stanowią stopy fundamentowe zazbrojone konstrukcyjnie, słupy nośne, płatwie, oraz dach wielospadowy o konstrukcji krokwiowej z belka wiązara, drewno klasy co najmniej C-24 o wilgotności

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal164.81 kg
Drewno8.028 m³
Dach43 m²

Kosztorys orientacyjny brutto

Stan zerowy9023 zł
Stan surowy19850 zł
Roboty wykończeniowe wewnętrzne12575 zł
Roboty wykończeniowe zewnętrzne5244 zł
Instalacje i przyłącza9699 zł
Suma56392 zł
