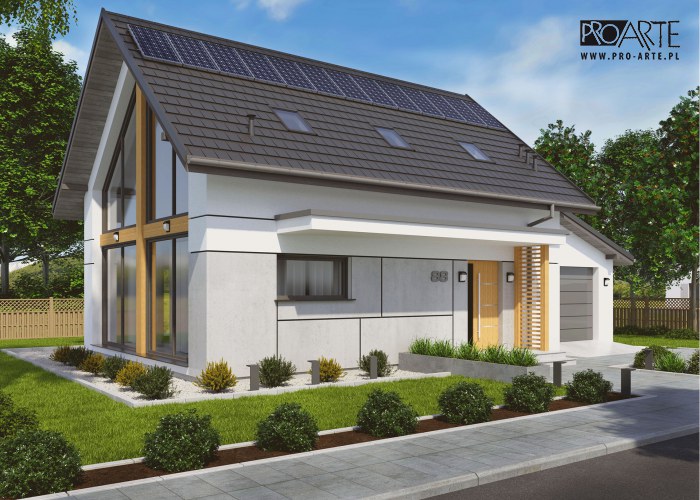

MONZA OZE - projekt domu mieszkalnego, parterowego z poddaszem użytkowym Ten dom można nabyć wyłącznie u nas. Nie jest dostępny i nigdy nie będzie nigdzie indziej. 2E - ekologiczny i ekonomiczny,...

Czytaj więcej

Powierzchnia użytkowa 102.31 m²
+ kotłownia3.56 m²
+ garaż20.52 m²
Min. wymiary działki
długość x szerokość
16.30 x 21.03 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap3.973.97
2Komunikacja8.088.08
3Kuchnia9.749.74
4Pokój dzienny20.0320.03
5Pokój11.4711.47
6Łazienka3.373.37
8Garaż20.5220.52
Suma77.1877.18
7Kotłownia3.563.56
Suma3.563.56
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja7.958.76
2Łazienka6.849.92
3Pokój 11.6817.47
4Pokój9.5613.61
5Pokój9.6118.88
Suma45.6468.64
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ kotłownia
+ garaż
102.31 m²
3.56 m²
20.52 m²
Powierzchnia zabudowy 108.75 m²
Powierzchnia kondygnacji netto 125.31 m²
Powierzchnia całkowita 217.65 m²
Kubatura 480.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
8.30 x 14.03 m
Wysokość budynku 8.03 m
Min. wymiary działki
długość x szerokość
16.30 x 21.03 m
Ilość pokoi5
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

MONZA OZE - projekt domu mieszkalnego, parterowego z poddaszem użytkowym, bazujący na odnawialnych źródłach energii (stąd skrót OZE)

Szukasz domu, który da Ci niezależność energetyczną? Poznaj MONZE OZE.

2E- ekologiczny i ekonomiczny, a do tego nowoczesny, unikalny design . Ten dom da Ci niezależność energetyczną oraz  najniższe koszty użytkowania budynku.

Nie obiecujemy gruszek na wierzbie, koszt nowoczesnego domu dającego niezależność od geopolitycznych zmian i kryzysów energetycznych jest wyższy, ale zapewnia najniższe koszty utrzymania domu, gdy już w nim zamieszkasz.

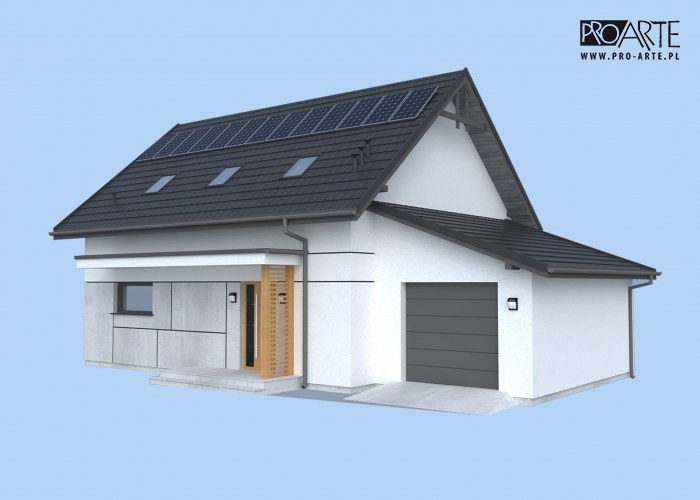

Już teraz możesz korzystać z zalet, dostępnego wyłącznie u nas domu.  Komfort użytkowania oraz najniższe rachunki otrzymasz dzięki zastosowanym w nim instalacjom oraz zoptymalizowanym systemowym ociepleniu (wełną i styropianem): pompie ciepła powietrze-woda, która odpowiada za centralne ogrzewanie oraz ciepłą wodę użytkową, fotowoltaice na dachu, która wyprodukuje prąd dla Twojego domu. Nie stracisz też energii dzięki wentylacji mechanicznej z rekuperatorem, pozwalającym zminimalizować straty ciepła w domu.

Nie zwlekaj, zapytaj o dostępność projektu i stań się jego pierwszym właścicielem.

Projekt możemy wykonać w dwóch technologiach: murowanej z pustaków ceramicznych lub szkieletowej drewnianej. Dowiedz się więcej o naszych technologiach.



PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy75300 zł
Stan surowy165660 zł
Roboty wykończeniowe wewnętrzne104950 zł
Roboty wykończeniowe zewnętrzne43768 zł
Instalacje i przyłącza80948 zł
Suma470626 zł
