Projekt dostępny również jako CAŁOROCZNY!!!  BERGAMO 2 To dosyć obszerny niepodpiwniczony dom letniskowy, dostępny także w wersji całorocznej. Projekt...

Czytaj więcej

Powierzchnia użytkowa 64.28 m²
+ weranda10.24 m²
+ Garaż17.23 m²
Min. wymiary działki
długość x szerokość
16.84 x 19.80 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

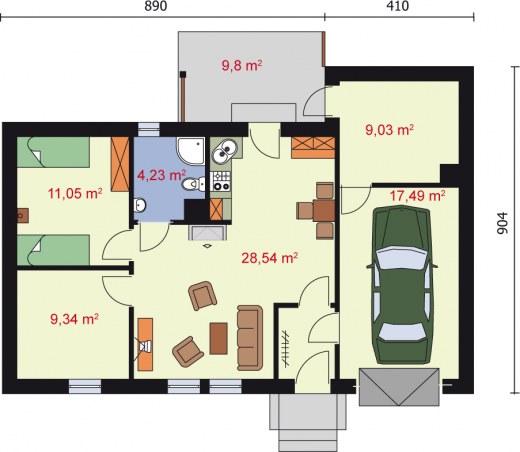

Rzut parteru

Rzut parteru

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Pokój dzienny z aneksem kuchennym28.030
3.Łazienka4.270
4.Sypialnia10.850
5.Pokój9.160
7.Kotłownia8.950
1.Wiatrołap3.020
Suma64.280
6.Garaż17.230
8.Weranda10.240
Suma27.470
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ weranda
+ Garaż
64.28 m²
10.24 m²
17.23 m²
Powierzchnia zabudowy 99.45 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 112.13 m²
Kubatura 524.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
12.80 x 8.84 m
Wysokość budynku 6.45 m
Min. wymiary działki
długość x szerokość
16.84 x 19.80 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń8
Pow. tarasów/werandy/wiaty/schodów zew.10.24 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

BERGAMO 2

To dosyć obszerny niepodpiwniczony dom letniskowy, dostępny także w wersji całorocznej. Projekt został tak pomyślany, by stanowił niezwykle funkcjonalną bazę wypoczynkową dla całej rodziny. Budynek jest prosty, pokryty dwuspadowym dachem, wykonanym tak, by tworzyć zadaszenie nad mieszczącym się z tyłu domu uroczym tarasem.

By wejść do domu, trzeba pokonać kilka schodków, wzdłuż których, po prawej i lewej ich stronie, zostały poprowadzone niewielkie murki. Obok wejścia głównego, przewidziano wjazd do jednostanowiskowego garażu, zintegrowanego z resztą domu. Możliwość garażowania samochodu okaże się zapewne bardzo przydatnym rozwiązaniem, szczególnie, gdy zdecydujemy się na całoroczną wersję projektu i będziemy chcieli skorzystać z wypoczynku zimą. Wewnątrz domku, prosto z wiatrołapu możemy przejść na prawo – do garażu, gdzie znajduje się przejście do kotłowni.

Na uwagę zasługuje fakt, iż kotłownia w tym projekcie posiada osobne wyjście na taras, co ułatwi gromadzenie w niej opału. Kierując się z wiatrołapu na wprost, wchodzimy do najobszerniejszego pomieszczenia w całym domu. Ta niezwykła przestrzeń została podzielona na trzy obszary – pokój wypoczynkowy, przylegający do południowej ściany domu, aneks kuchenny i jadalnię. W centralnym miejscu całego pomieszczenia, mamy kominek. Tuż obok aneksu kuchennego, znajduje się wyjście na zadaszony taras. Ponadto do ściany północnej domu przylega także łazienka zaopatrzona w kabinę prysznicową, a do ściany wschodniej dwa pokoje, które można zaadaptować w zależności od potrzeb na sypialnie, pokoje gościnne czy gabinet, dla osób lubiących pracować, gdy mogą obserwować za oknem górski czy morski krajobraz. Projekt Bergamo 2 został stworzony po to, by stać się wygodnym miejscem wypoczynku. Korzystającym z niego osobom da poczucie bezpieczeństwa i komfortu.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Zobacz projekt Bergamo bez garażu.
Technologia tradycyjna:
- powierzchnia zabudowy -99,45m2
- powierzchnia użytkowa- 91,75m2
- powierzchnia całkowita  - 112,13m2
- kubatura  - 524,00m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowanym za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal777.53 kg
Drewno11.206 m³
Pow. ścian nośnych zew.118 m²
Pow. ścian działowych wew.78 m²
Dach169 m²

Kosztorys orientacyjny brutto

Stan zerowy23655 zł
Stan surowy52041 zł
Roboty wykończeniowe wewnętrzne32969 zł
Roboty wykończeniowe zewnętrzne13749 zł
Instalacje i przyłącza25429 zł
Suma147844 zł
