KATANIA szkielet drewniany

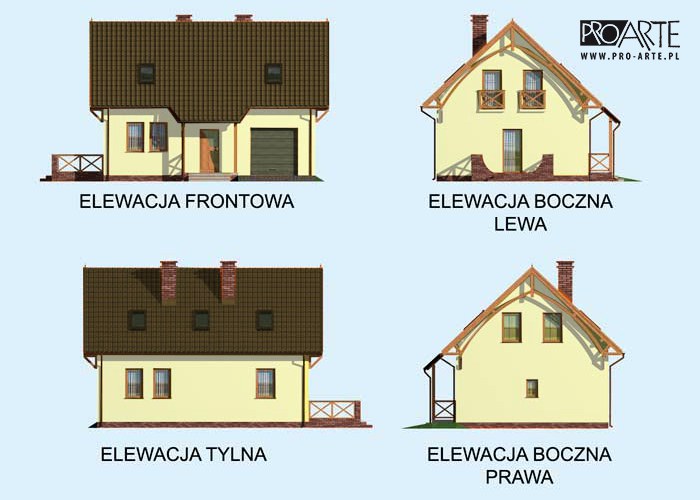

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu

Realizacje



Dane techniczne

Powierzchnia użytkowa 88.19 m²
+ garaż 21.88 m²
+ kotłownia 2.98 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 80.56 m²
Pow. tarasów/werandy/wiaty/schodów zew. 17.08 m²
Powierzchnia całkowita 131.44 m²
Kubatura 530.45 m³
Wysokość budynku 8.2 m
Kąt nachylenia dachu 43°
Min. wymiary działki (szerokość x długość) 20.55 x 16.1 m
Czy posiada poddasze TAK
Ilość pomieszczeń 4
Ilość stanowisk garażowych 1

Cena projektu:

2200

Dostępne technologie

SZKIELETOWA


pokoloruj projekt

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 6.72 0
2. Komunikacja 3.79 0
3. Pokój dzienny 19.16 0
4. Kuchnia 8.16 0
5. Wc 2.52 0
suma: 40.35 0
6. Kotłownia 2.98 0
7. Garaż 21.88 0
suma: 65.21 0

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 5.79 0
2. Sypialnia 10.48 0
3. Pokój 11.33 0
4. Pokój 10.95 0
5. Łazienka 9.29 0
suma: 47.84 0


Opis projektu

Roczny koszt ogrzewania tego domu gazem to 1830 zł. Jeśli chcesz może być mniejszy.
Dowiedz się więcej o możliwych sposobach grzania i chłodzenia Twojego domu.
Zadzwoń lub napisz do Home Instal: 32 414 75 44, biuro@homeinstal.pl.
Doradzimy - Sprzedamy - Zamontujemy na terenie całej Polski.



Opis technologii

Technologia szkieletu drewnianego :
- ściany zewnętrzne  : słupki 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm
- ściana wewnętrzna nośna : słupki 5x15 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 5x9 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop z belek drewnianych 5x25cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza : kocioł gazowy







szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Aktualnie brak dostępnych zestawień


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic
- Strop nad piwnicą i schody
- Izolacje przeciwwilgociowe
32456 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
71403 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
45236 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
18865 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
34892 zł
Suma 202852 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.

Oferty budowy

Firma Oferta
TM CONSTRUCTION


Letnia 56
44-313 Wodzisław Śląski
kom. zobacz 723 500 500
email. zobacz biuro@tmco.eu
strona. zobacz http://www.tmco.eu/

Stan surowy zamknięty:168000 zł
zobacz co zawiera cena

Cena zawiera:
1. Ściana zewnętrzna
- tynk akrylowy – kolor w cenie firmy Kosbud
- siatka + klej
- styropian 150mm firmy Polstyr
- płyta OSB 12mm
- konstrukcja 150 x 40 drewno KVH klasa C24)

2. Ściana wewnętrzna
- konstrukcja 150 x 40 (drewno KVH klasa C24)

3. Strop
- płyta OSB 12 mm
- płyta OSB 22 mm
- legary 200 x 60mm

4. Okna
- PCV - profil Aluplast 5-cio komorowy, pakiet dwuszybowy 1.0
- parapety z zewnątrz stalowe malowane
- okna dachowe - ilość według projektu

5. Drzwi zewnętrzne – firma HDK – ilość według projektu
Brama garażowa – brama segmentowa w kolorze stolarki okiennej z automatem podsufitowym firmy CAME, na podzespołach firmy Flexi Force i panelach firmy Kingspan (jeżeli jest w projekcie).

6. Dach
- dachówka betonowa BRASS
- łaty i kontrłaty
- membrana
- więźba dachowa (drewno KVH firma Ladenburger)
- rynny+rury spustowe (firmy Gamrat – kolor do uzgodnienia)
- podbitka – kolor do uzgodnienia)

Wyłaz na poddasze 1 sztuk
Komin – systemowy firmy Schiedel (ilość wg projektu), oklinkierowanie powyżej połaci dachowej płytką klinkierową.

Do budowy domów wykorzystujemy drewno certyfikowane KVH klasa C24, importowane z Niemiec oraz stosujemy materiały izolacyjne najwyższej jakości.

INSTNIEJE OŻLIWOŚĆ DOSTOSOWANIA WARIANTÓW BUDOWY
ITS sp z o.o.


Mazurska 2-4
75-394 Koszalin
tel. zobacz 601 449 194
kom. zobacz 601 449 194
email. zobacz its@its-koszalin.pl
strona. zobacz www.its-koszalin.pl

Stan surowy zamknięty:189000 zł
zobacz co zawiera cena

Cena zawiera:
Budowa ściany zewnętrznej:
- tynk minerał, strukturalny Rissomur (ITS)
- izolacja cieplna z styropianu - 120 mm (ITS)
- wentylacja, folia kubełkowa (ITS)
- płyta budowlana wiórowa 12 mm
- konstrukcja drewniana wg. obliczeń statycznych, wypełniona materiałem izolacyjnym wełną mineralną (ITS)
- izolacja przeciwwilgociowa (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa -12,5 mm (INWESTOR)

Budowa ściany wewnętrznej:
- płyta gipsowo-kartonowa 12,5 mm
- płyta budowlana wiórowa, - 12 mm (ITS)
- konstrukcja drewniana wypełniona materiałem izolacyjnym-wełną mineralną (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa - 12,5 mm (INWESTOR)

Budowa podłogi Parter:
- pływający jastrych - 50 mm (INWESTOR)
- folia izolacyjna (INWESTOR)
- Styropian - 100 mm (INWESTOR)
- papa termozgrzewalna (INWESTOR)
- strop piwnicy lub płyta fundamentowa (INWESTOR)

Strop nad parterem:
- pływający jastrych - 40mm (INWESTOR)
- styropian - 30 mm (INWESTOR)
- solia izolacyjna (INWESTOR)
- płyta budowlana wiórowa- 22 mm (ITS)
- belki drewniane 200-240 mm wypełnione pomiędzy wełną mineralną - 100 mm (ITS)
- folia PCV (ITS)
- ruszt drewniany (INWESTOR)
- płyta kartonowo gipsowa - 12,5mm (INWESTOR)

Budowa dachu w wersji z wykończonym poddaszem:
- dachówki cementowe (ITS)
- łaty i kontrłaty (ITS)
- folia dachowa wysokoparoprzepuszczalna (ITS)
- 200 mm krokwie + 200 izolacja cieplna (ITS)
- folia paroizolacyjna (ITS)
- ruszt drewniany (INWESTOR)
- płyta gipsowa - 12,5 mm (INWESTOR)

0dprowadzenie wody z dachu
- w domach ITS stosuje się wysokiej jakości rynny PCV. Za ich użyciem przemawiają nie tylko względy funkcjonalne (odporność na korozję), ale także estetyczne. (ITS)

Okna
- okna z tworzywa sztucznego PCV VEKA 1,0 W/m2K (szyby ITS)

Drzwi
- drzwi Typu KTM (ITS)

Schody
- w wersji z rozbudowanym poddaszem przewidziane są otwarte schody z wysokogatunkowego drewna bukowego. (INWESTOR)

Instalacje
- instalacja wod.-kan., c.o. i elektryczna. (INWESTOR)

Komentarze

infamis 17 maja 2013 11:29 #1 reply
Czy ten projekt jest dostępny w werskji murowanej?
PRO ARTE 17 maja 2013 11:30 #2 reply
Tak, oto on: http://www.pro-arte.pl/projekty-domow/338/katania
