G224 garaż pięciostanowiskowy

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 212.51 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 234 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 234 m²
Kubatura 1407 m³
Wysokość budynku 7.31 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 32 x 17 m
Czy posiada poddasze NIE
Ilość pomieszczeń 3
Ilość stanowisk garażowych 5

Cena projektu:

1690

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Garaż 46.75 0
2. Garaż 82.88 0
3. Garaż 82.88 0
suma: 212.51 0


Opis projektu

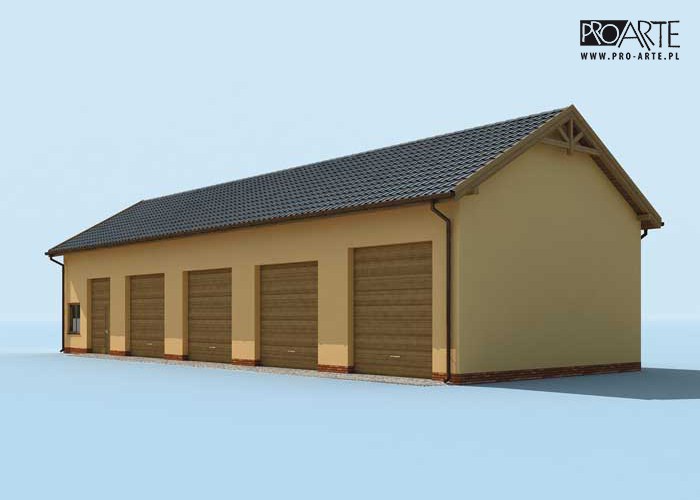

Garaż pięciostanowiskowy.
Jedna brama garażowa o wymiarach 3,5x3,8m, trzy bramy o wymiarach 3,5x3,5m oraz jedna brama o wymiarach 2,5x3,5m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia tradycyjna :
- powierzchnia użytkowa -212,51m2
- powierzchnia zabudowy -234,00m2
- powierzchnia całkowita  -234,00m2
- kubatura  -1407,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 7,31m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądż ceramiczna
- wymiar bram garażowych 1x 3,5x3,8m, 3x 3,5x3,5m, 1x 2,5x3,5m

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1048.57 kg
Drewno 21.343 m³
Pow. ścian nośnych zewn. 246 m²
Pow. ścian nośnych wewn. 94 m²
Pow. ścian działowych wewn.
Dach 316 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
37405 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
82287 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
52131 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
21741 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
40210 zł
Suma 233774 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
