1090 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z werandą, składem na drewno i odpady. Dwie bramy garażowe o wymiarach 2,4m x 2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa 65.21 m²
Min. wymiary działki
długość x szerokość
17.37 x 16.15 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

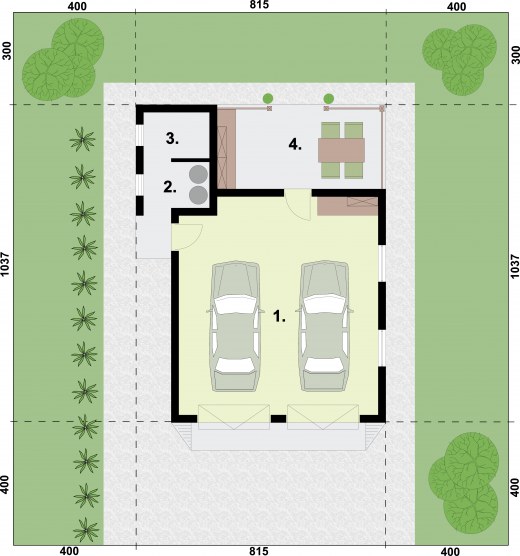

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż 45.10
2.Weranda 13.870
3.Skład na drewno 3.120
4.Skład na odpady 3.120
Suma65.210
Zamów szczegółowe rysunki

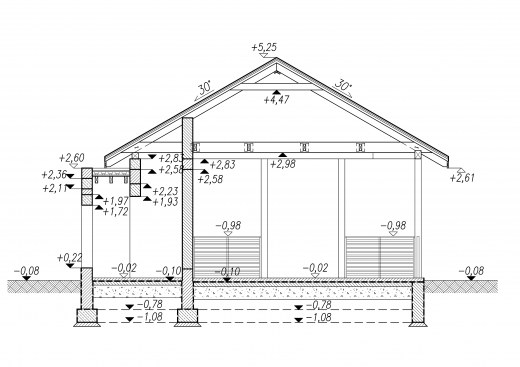

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

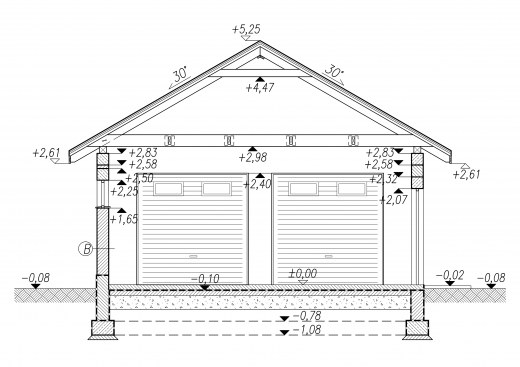

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 65.21 m²
Powierzchnia zabudowy 76.75 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 76.75 m²
Kubatura 328.72 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.15 x 10.37 m
Wysokość budynku 5.33 m
Min. wymiary działki
długość x szerokość
17.37 x 16.15 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

Garaż dwustanowiskowy z werandą, składem na drewno i odpady.
Dwie bramy garażowe o wymiarach 2,4m x 2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia zabudowy budynku (z werandą) - 76,75m2
- powierzchnia użytkowa przyziemia - 65,21m2
- powierzchnia całkowita - 76,75m2
- kubaruta części przekrytej i zamknietej ze wszystkich stron - 233,98m3
- kubarura części przekrytej i niezamkniętej ze wszystkich stron - 94,74m3
- ściany zewnętrzne nośne murowane 25cm
- wszystkie ściny wykonać z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,33m
- dach dwuspadowy 30
°
- pokrycie dachu blacha lub blachodachówka
- wymiar bram garażowych 2,4 x 2,4m



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal731.71 kg
Drewno6.848 m³
Pow. ścian102 m²
Dach108.82 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy19824 zł
Stan surowy43612 zł
Roboty wykończeniowe wewnętrzne27629 zł
Roboty wykończeniowe zewnętrzne11523 zł
Instalacje i przyłącza21311 zł
Suma123899 zł
