S23 z bali drewnianych - 9 boksów

gotowy projekt
gotowy projekt
gotowy projekt
  • gotowy projekt
  • gotowy projekt
  • gotowy projekt
  • gotowy projekt


Dane techniczne

Powierzchnia użytkowa 355.66 m²
+ 41.28 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 369.37 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 401.53 m²
Kubatura 1945 m³
Wysokość budynku 6.92 m
Kąt nachylenia dachu 30° , 40° , 15°
Min. wymiary działki (szerokość x długość) 19.4 x 37.58 m
Czy posiada poddasze TAK
Ilość pomieszczeń 28

Cena projektu:

3700 zł 3300

Dostępne technologie

MUROWANA
SZKIELETOWA
BALE
zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy

Poleć znajomym



drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
01. Komunikacja 25.48 0
02. Komunikacja 37.41 0
03. Komunikacja 17.14 0
04. Boks 12 0
05. Boks 12 0
06. Boks 12 0
07. Myjnia dla koni 12.11 0
08. Solarium dla koni 12.15 0
09. Paszalnia 11.79 0
10. Boks dla klaczy 16 0
11. Skład siana 12 0
12. Skład siana 12 0
13. Izolatka dla konia 12 0
14. Boks dla ogiera 12 0
15. Boks dla klaczy 16 0
16. Siodlarnia 11.79 0
17. Komunikacja 5.9 0
18. Przebieralnia 10.4 0
19. Łazienka 3.2 0
20. Boks 12 0
21. Boks 12 0
22. Boks 12 0
23. Wiatrołap 2.12 0
24. Łazienka 3.38 0
25. Pokój dzienny 22.45 0
suma: 327.32 0
26. Wiata 41.28 0
suma: 368.6 0

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
01. Sypialnia 25.21 0
02. Pom. Pomocnicze 3.13 0
suma: 28.34 0

Przekrój A-A

Przekrój B-B


Opis projektu

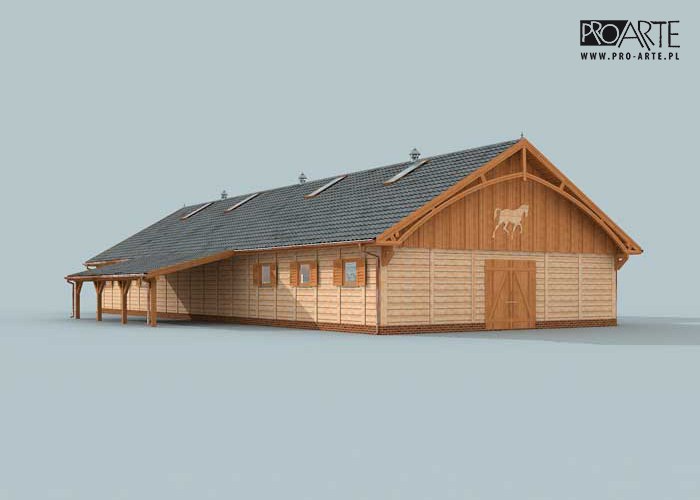

Projekt stajni S23 z bali drewnianych na 9 koni z częścią mieszkalną

Ogromna stajnia dla osób pragnących zająć się profesjonalna hodowlą koni, którą będzie się rozwijać. W tym niesamowitym projekcie przewidziano także część mieszkalną. Sama stajnia została podzielona na cztery części. Idąc szeroką komunikacją od lewej strony, miniemy sześć obszernych boksów (każdy o powierzchni 12m2), rozmieszonych przy północnej i południowej ścianie budynku. W środkowej części projektu przewidziano najwięcej różnorodnych pomieszczeń pomocniczych. Przy północnej ścianie budynku mamy myjnię dla koni, solarium oraz paszalnię. Po przeciwnej stronie natomiast, w części należącej do stajni, mamy przebieralnię z łazienką, siodlarnię oraz komunikację, prowadzącą do umieszczonej w uroczym wykuszu, części mieszkalnej, gdzie jest obszerna łazienka i pokój z aneksem kuchennym. Istnieje dodatkowe wejście przewidziane tylko i wyłącznie dla tej części budynku. Trzecia część stajni będzie służyła przede wszystkim rozwijaniu hodowli. Ustawiono tutaj naprzeciwko siebie dwa odrębne boksy dla klaczy, spełniające wszelkie wymogi przestrzenne potrzebne w takim wypadku, boks dla ogiera i wydzielono izolatkę. Oprócz tych pomieszczeń są jeszcze składy: słomy i siana. W łazienkach zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy. Część mieszkalna, przebieralnia oraz siodlarnia ogrzewana. Czynnik grzewczy z wkładu kominkowego rozprowadzony jest do rozdzielacza i dalej do grzejników. Wszystkie pomieszczenia w budynku są połączone szeroką komunikacją poprowadzoną od wschodu ku zachodowi budynku. Jest to niezwykły projekt, wymagający sporych nakładów finansowych przeznaczony dla osób, które są zdecydowane zająć się profesjonalnie hodowlą koni i są gotowe zainwestować w to przedsięwzięcie duże nakłady finansowe. Z pewnością przy dobrym zarządzaniu, będzie to spłacona inwestycja.

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Opis technologii

Technologia drewniana - bale :
- ściany zewnętrzne w części stajennej wykonane z połowy bala fi 25cm
- ściany zewnętrzne w części mieszkalnej wykonane z bala fi 25cm
- ściany wewnętrzne działowe gr. 12,5cm z połowy bala fi 25cm
- strop nad częścią mieszkalną z belek drewnianych
- dach oparty na więźbie o konstrukcji drewnianej, płatwiowo-kleszczowej
- instalacja grzewcza w części mieszkalnej
- kominek z płaszczem wodnym


Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1569.45 kg
Drewno 117.586 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
62598 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
137715 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
87246 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
36385 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
67293 zł
Suma 391237 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
