590 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

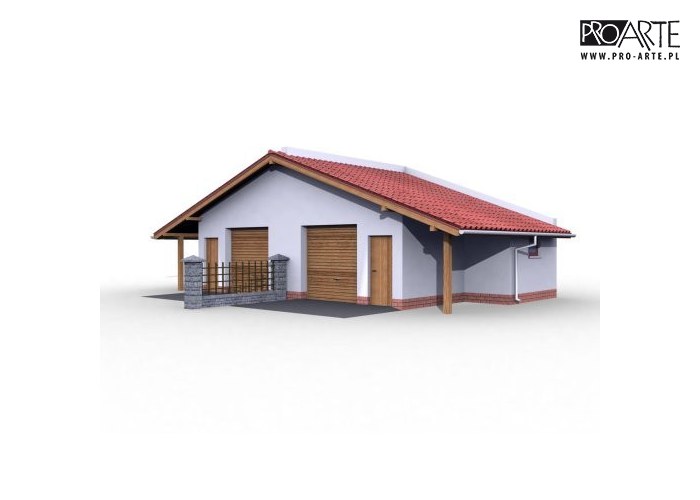

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa39.25 m²
Min. wymiary działki (długość x szerokość)15.00 x 14.65 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa39.25 m²
Powierzchnia zabudowy40.57 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita40.57 m²
Kubatura112.62 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
6.65 x 7.00 m
Wysokość budynku5.37 m
Min. wymiary działki
długość x szerokość
15.00 x 14.65 m
Liczba stanowisk1 stanowisko
Dachjednospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2
Zabudowabliźniaki

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

Segment A

Segment A

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż26.40
2.Pom. pomocniczne8.150
3.Skład na drewno5.060
Suma39.610
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal724.71 kg
Drewno4.625 m³
Pow. ścian2200 m²
Dach117 m²

Kosztorys orientacyjny brutto

Stan zerowy11932 zł
Stan surowy26250 zł
Roboty wykończeniowe wewnętrzne16630 zł
Roboty wykończeniowe zewnętrzne6935 zł
Instalacje i przyłącza12827 zł
Suma74575 zł
