990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 46.39 m²
Min. wymiary działki
długość x szerokość
16.00 x 15.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

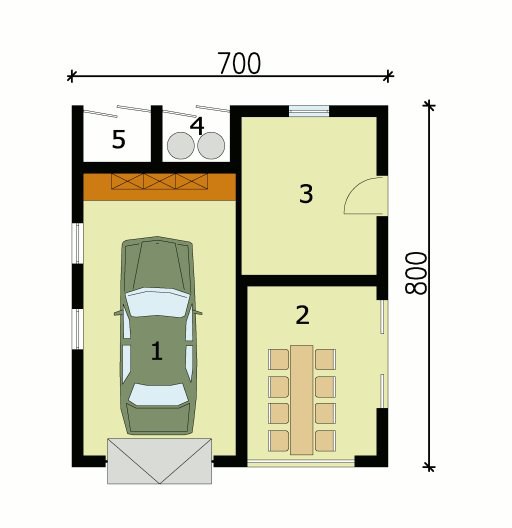

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż21.130
2.Weranda110
3.Pom. gospodarcze10.50
4.Skład na odpady1.880
5.Skład na drewno1.880
Suma46.390
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 46.39 m²
Powierzchnia zabudowy 56.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 56.00 m²
Kubatura 214.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 8.00 m
Wysokość budynku 5.38 m
Min. wymiary działki
długość x szerokość
16.00 x 15.00 m
Dachczterospadowy
Ilość pomieszczeń2

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal415.19 kg
Drewno6.757 m³
Pow. ścian770 m²
Pow. ścian nośnych zew.120 m²
Pow. ścian działowych wew.11 m²
Dach90 m²

Kosztorys orientacyjny brutto

Stan zerowy14103 zł
Stan surowy31026 zł
Roboty wykończeniowe wewnętrzne19655 zł
Roboty wykończeniowe zewnętrzne8197 zł
Instalacje i przyłącza15160 zł
Suma88141 zł
