Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa105.29 m²
Min. wymiary działki (długość x szerokość)18.70 x 12.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa105.29 m²
Powierzchnia zabudowy117.60 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita117.60 m²
Kubatura570.00 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
14.70 x 8.00 m
Wysokość budynku6.15 m
Min. wymiary działki
długość x szerokość
18.70 x 12.00 m
Dachjednospadowy
Ilość pomieszczeń3

Opis i technologia projektu

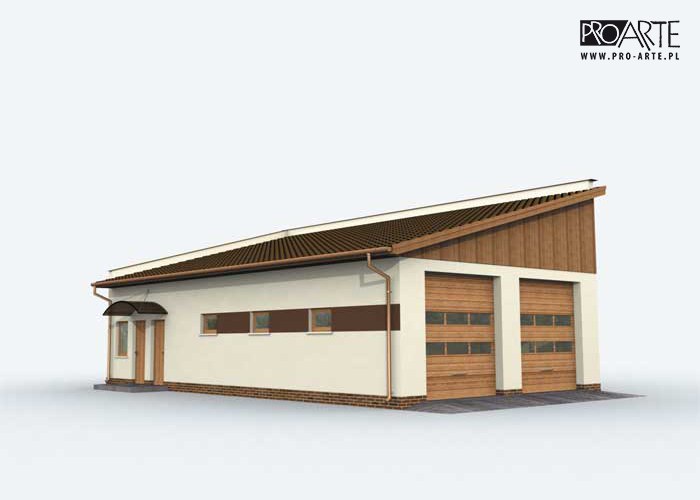

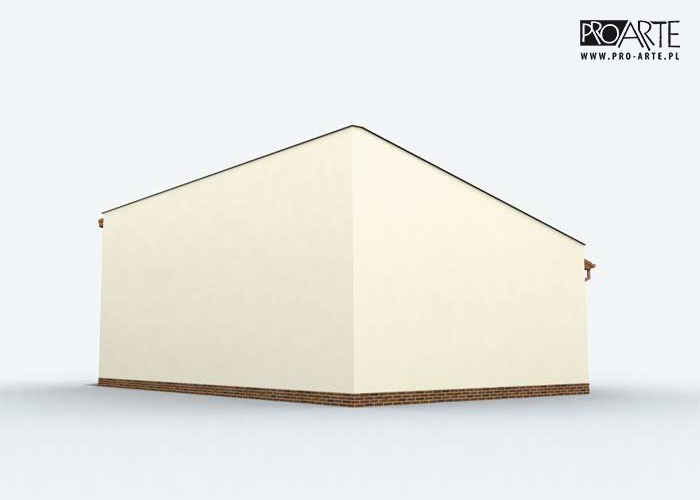

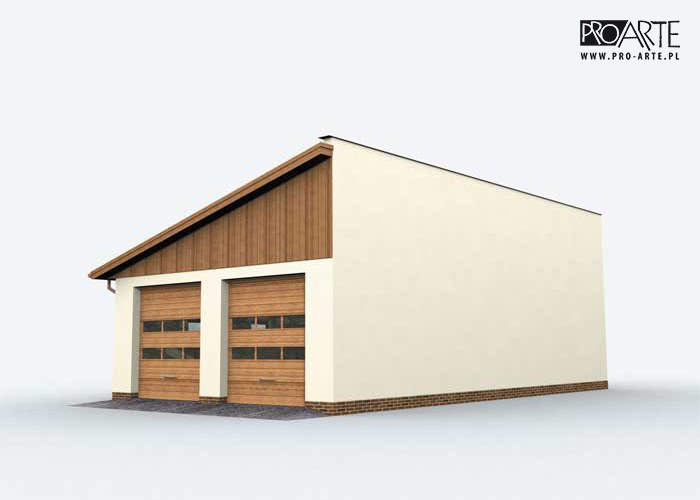

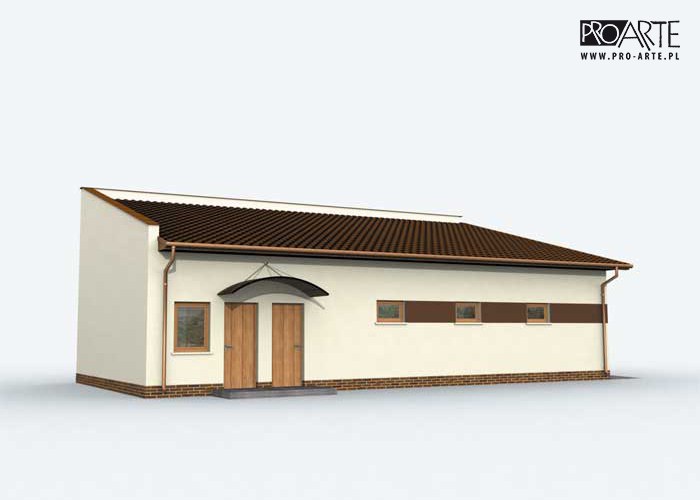

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż85.580
2.Pom. gospodarcze7.210
3.Pom. gospodarcze12.50
Suma105.290
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal491.21 kg
Drewno10.879 m³
Pow. ścian2090 m²
Pow. ścian nośnych zew.140 m²
Pow. ścian działowych wew.42 m²
Dach130 m²

Kosztorys orientacyjny brutto

Stan zerowy32008 zł
Stan surowy70418 zł
Roboty wykończeniowe wewnętrzne44611 zł
Roboty wykończeniowe zewnętrzne18605 zł
Instalacje i przyłącza34409 zł
Suma200051 zł
