Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa56.40 m²
Min. wymiary działki (długość x szerokość)14.50 x 17.90 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa56.40 m²
Powierzchnia zabudowy64.35 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita64.35 m²
Kubatura260.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.90 x 6.50 m
Wysokość budynku4.99 m
Min. wymiary działki
długość x szerokość
14.50 x 17.90 m
Dachczterospadowy
Ilość pomieszczeń1

Opis i technologia projektu

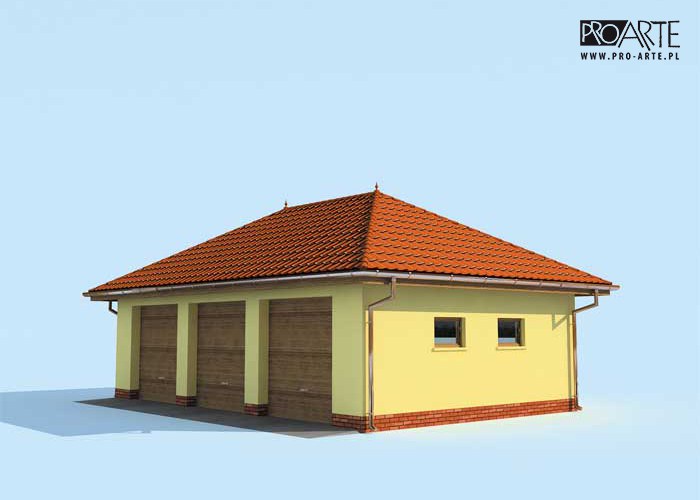

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż56.40
Suma56.40
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal352.87 kg
Drewno5.12 m³
Pow. ścian726 m²
Pow. ścian nośnych zew.61 m²
Dach95 m²

Kosztorys orientacyjny brutto

Stan zerowy17146 zł
Stan surowy37720 zł
Roboty wykończeniowe wewnętrzne23897 zł
Roboty wykończeniowe zewnętrzne9966 zł
Instalacje i przyłącza18432 zł
Suma107160 zł
