790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

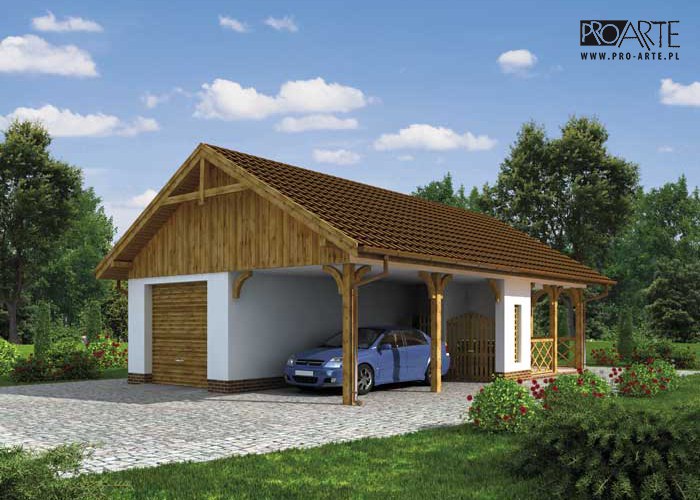

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa71.98 m²
Min. wymiary działki (długość x szerokość)19.51 x 14.17 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa71.98 m²
Powierzchnia zabudowy82.53 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita82.53 m²
Kubatura343.50 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.17 x 11.51 m
Wysokość budynku5.20 m
Min. wymiary działki
długość x szerokość
19.51 x 14.17 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną, z wiatą
Ilość pomieszczeń4
Pow. tarasów/werandy/wiaty/schodów zew.33.74 m²

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej.

Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby

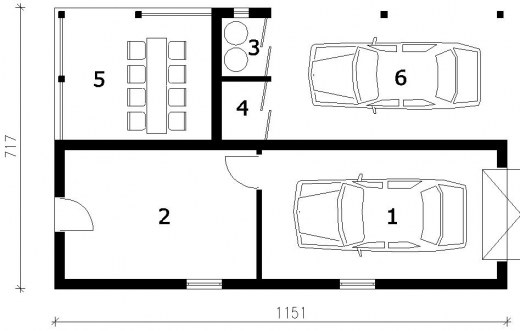

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż19.80
2.Pom. gospodarcze16.140
3.Skład na odpady1.880
4.Skład drewna kominkowego1.880
Suma39.70
5.Weranda12.030
6.Wiata20.250
Suma32.280
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal345.42 kg
Drewno6.826 m³
Pow. ścian1166 m²
Pow. ścian nośnych zew.111 m²
Pow. ścian działowych wew.11 m²
Dach122 m²

Kosztorys orientacyjny brutto

Stan zerowy28792 zł
Stan surowy63342 zł
Roboty wykończeniowe wewnętrzne40129 zł
Roboty wykończeniowe zewnętrzne16735 zł
Instalacje i przyłącza30951 zł
Suma179950 zł
