1090 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

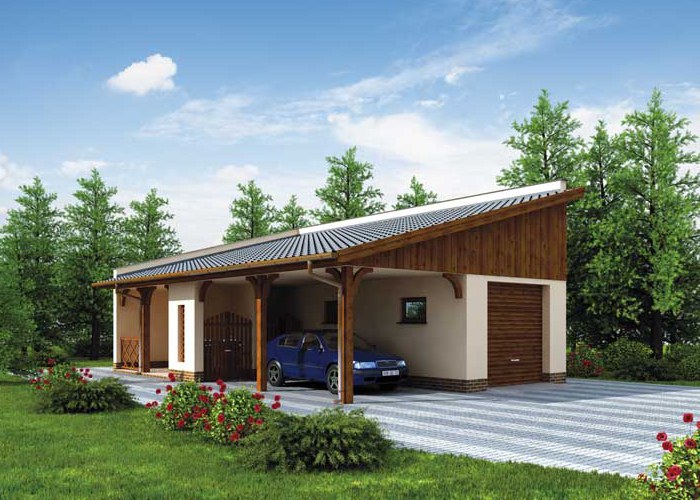

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 71.98 m²
Min. wymiary działki
długość x szerokość
15.17 x 18.51 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż19.80
3.Skład na odpady1.880
4.Skład drewna kominkowego1.880
2.Pom. gospodarcze16.140
Suma39.70
5.Weranda12.030
6.Wiata20.250
Suma32.280
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 71.98 m²
Powierzchnia zabudowy 82.53 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 82.53 m²
Kubatura 337.31 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
11.51 x 7.17 m
Wysokość budynku 5.37 m
Min. wymiary działki
długość x szerokość
15.17 x 18.51 m
Dachjednospadowy

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal379.53 kg
Drewno8.691 m³
Pow. ścian1452 m²
Pow. ścian nośnych zew.151 m²
Pow. ścian działowych wew.11 m²
Dach92 m²

Kosztorys orientacyjny brutto

Stan zerowy21882 zł
Stan surowy48140 zł
Roboty wykończeniowe wewnętrzne30498 zł
Roboty wykończeniowe zewnętrzne12719 zł
Instalacje i przyłącza23523 zł
Suma136762 zł
