SAN VITO - budynek wielorodzinny
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki w cenie projektu
GRATIS
Bezterminowa wymiana*. Zwroty do 14 dni
SAN VITO - dom wielorodzinny, sześciomieszkaniowy 5 mieszkań 3 pokojowych - 70,71m2 + 1,73m2 ( pom. gosp) 1 mieszkanie 2 pokojowe - 63,13m2 + 1,73m2 ( pom. gosp)
| Powierzchnia użytkowa | 460.34 m² |
| + Pomieszczenia gospodarcze | 12.85 m² |
| Min. wymiary działki długość x szerokość | 21.50 x 22.50 m |
| Dostępne technologie |  murowana |
Rzuty i przekroje

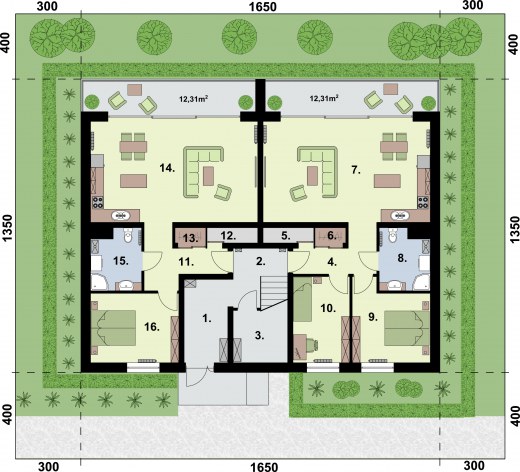

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Przedsionek | 7.82 | 7.82 |
| 2 | Klatka schodowa | 10 | 10 |
| 4 | Komunikacja | 5.94 | 5.94 |
| 6 | Garderoba | 1.28 | 1.28 |
| 7 | Pokój dzienny z aneksem kuchennym | 35.24 | 35.24 |
| 8 | Łazienka | 6.09 | 6.09 |
| 9 | Pokój | 12.06 | 12.06 |
| 10 | Pokój | 10.1 | 10.1 |
| 11 | Komunikacja | 7.82 | 7.82 |
| 13 | Garderoba | 1.28 | 1.28 |
| 14 | Pokój dzienny z aneksem kuchennym | 35.24 | 35.24 |
| 15 | Łazienka | 6.09 | 6.09 |
| 16 | Pokój | 12.7 | 12.7 |
| Suma | 151.66 | 151.66 | |
| 3 | Pomieszczenie techniczne | 2.47 | 2.47 |
| 5 | Pomieszczenie gospodarcze | 1.73 | 1.73 |
| 12 | Pomieszczenie gospodarcze | 1.73 | 1.73 |
| Suma | 5.93 | 5.93 |

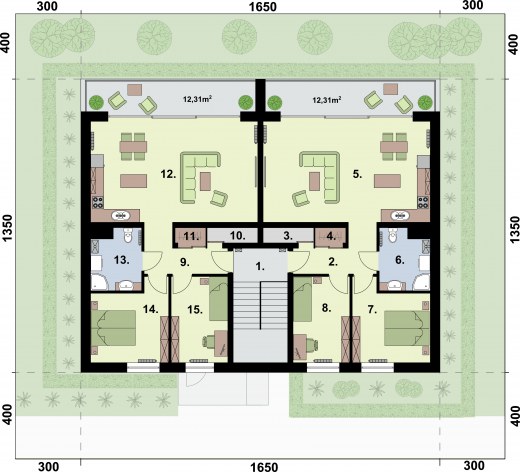

Rzut 1 piętra
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Klatka schodowa | 12.92 | 12.92 |
| 2 | Komunikacja | 5.94 | 5.94 |
| 4 | Garderoba | 1.28 | 1.28 |
| 5 | Pokój dzienny z aneksem kuchennym | 35.24 | 35.24 |
| 6 | Łazienka | 6.09 | 6.09 |
| 7 | Pokój | 12.06 | 12.06 |
| 8 | Pokój | 10.1 | 10.1 |
| 9 | Komunikacja | 5.94 | 5.94 |
| 11 | Garderoba | 1.28 | 1.28 |
| 12 | Pokój dzienny z aneksem kuchennym | 35.24 | 35.24 |
| 13 | Łazienka | 6.09 | 6.09 |
| 14 | Pokoj | 12.06 | 12.06 |
| 15 | Pokój | 10.1 | 10.1 |
| Suma | 154.34 | 154.34 | |
| 3 | Pomieszczenie gospodarcze | 1.73 | 1.73 |
| 10 | Pomieszczenie gospodarcze | 1.73 | 1.73 |
| Suma | 3.46 | 3.46 |
Rzut 2 piętra
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Klatka schodowa | 12.92 | 12.92 |
| 2 | Komunikacja | 5.94 | 5.94 |
| 4 | Garderoba | 1.28 | 1.28 |
| 5 | Pokój dzienny z aneksem kuchennym | 35.24 | 35.24 |
| 6 | Łazienka | 6.09 | 6.09 |
| 7 | Pokój | 12.06 | 12.06 |
| 8 | Pokój | 10.1 | 10.1 |
| 9 | Komunikacja | 5.94 | 5.94 |
| 11 | Garderoba | 1.28 | 1.28 |
| 12 | Pokój dziennyn z aneksem kuchennym | 35.24 | 35.24 |
| 13 | Łazienka | 6.09 | 6.09 |
| 14 | Pokój | 12.06 | 12.06 |
| 15 | Pokój | 10.1 | 10.1 |
| Suma | 154.34 | 154.34 | |
| 3 | Pomieszczenie gospodarcze | 1.73 | 1.73 |
| 10 | Pomieszczenie gospodarcze | 1.73 | 1.73 |
| Suma | 3.46 | 3.46 |
Dane techniczne
| Powierzchnia użytkowa + Pomieszczenia gospodarcze | 460.34 m² 12.85 m² |
| Powierzchnia zabudowy | 222.75 m² |
| Powierzchnia kondygnacji netto | 547.05 m² |
| Powierzchnia całkowita | 674.78 m² |
| Kubatura | 1885.25 m³ |
| Kąt nachylenia dachu | 1° |
| Wymiary budynku długość x szerokość | 13.50 x 16.50 m |
| Wysokość budynku | 9.89 m |
| Min. wymiary działki długość x szerokość | 21.50 x 22.50 m |
| Dach | płaski |
| Kondygnacja | z poddaszem, piętrowe |
| Ilość pokoi | 12 |
| Ilość pomieszczeń | 30 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 6.23 m² |
Opis i technologia projektu
SAN VITO - dom wielorodzinny, sześciomieszkaniowy
5 mieszkań 3 pokojowych - 70,71m2 + 1,73m2 ( pom. gosp)
1 mieszkanie 2 pokojowe - 63,13m2 + 1,73m2 ( pom. gosp)
Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.. Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance Porotherm „DRYFIX.SYSTEM” i ocieplić warstwą styropianu gr. 20cm „Termo Organika”
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Stal | 15084.1 kg |
| Pow. ścian nośnych zew. | 362 m² |
| Pow. ścian nośnych wew. | 269 m² |
| Pow. ścian działowych wew. | 203 m² |
| Dach | 200.21 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 441926 zł |
| Stan surowy | 972238 zł |
| Roboty wykończeniowe wewnętrzne | 615935 zł |
| Roboty wykończeniowe zewnętrzne | 256870 zł |
| Instalacje i przyłącza | 475071 zł |
| Suma | 2762040 zł |
