COLUMBIA

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 137.5 m²
+ Kotłownia 5.06 m²
+ Taras 28.73 m²
Powierzchnia kondygnacji netto 146.16 m²
Powierzchnia zabudowy 144.64 m²
Pow. tarasów/werandy/wiaty/schodów zew. 28.73 m²
Powierzchnia całkowita 240.27 m²
Kubatura 683.31 m³
Wysokość budynku 7.6 m
Kąt nachylenia dachu
Min. wymiary działki (szerokość x długość) 24.12 x 16 m
Czy posiada poddasze TAK
Ilość pomieszczeń 15
Ilość pokoi 5

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut parteru
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiartołap 4.12 4.12
2. Komunikacja 10.4 10.4
3. Łazienka 4.41 4.41
4. Gabinet 9.45 9.45
6. Spiżarnia 4.07 4.07
7. Kuchnia z aneksem jadalnym 14.63 14.63
8. Pokój dzienny 20.46 20.46
suma: 67.54 67.54
5. Kotłownia 5.06 5.06
suma: 72.6 72.6

Rzut piętra
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 12.04 14.49
2. Garderoba 6.62 6.78
3. Pokój 11.93 12.15
4. Pokój 12.88 13.1
5. Łazienka 8.61 8.79
6. Garderoba 4.57 4.71
7. sypialnia 13.31 13.54
suma: 69.96 73.56

Przekrój A-A

Przekrój B-B


Opis projektu

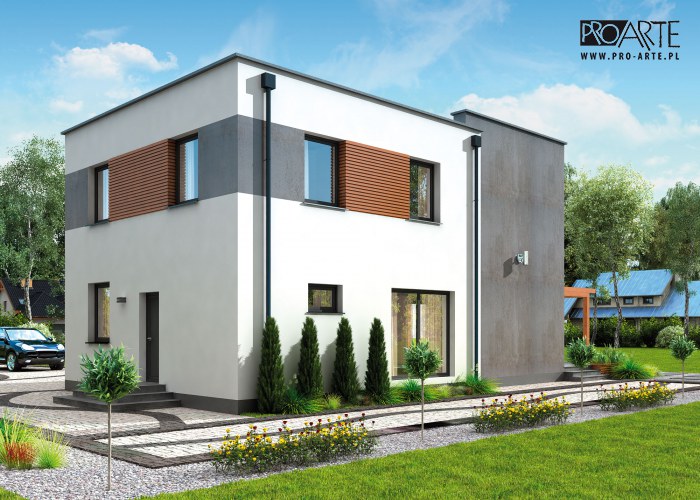

COLUMBIA - dom mieszkalny wolnostojący piętrowy.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego


Konfigurator Viessmann

Opis technologii

Technologia tradycyjna
- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop nad parterem i piętrem gęstożebrowy "POROTHERM" o gr. 23 cm, nad garażem 27cm
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Zapytaj o dostępność projektu w wersji szkieletowej.

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 3362.69 kg
Drewno
Pow. ścian nośnych zewn. 220 m²
Pow. ścian nośnych wewn. 39 m²
Pow. ścian działowych wewn. 91 m²
Dach 75 m²


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
61601 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
135521 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
85857 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
35805 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
66222 zł
Suma 385006 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
