2600 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Rosario - dom jednorodzinny z poddaszem użytkowym i garażem. To najmniejszy z nowej linii projektów PRO ARTE (wiosna 2012). Nowoczesny wygląd oraz zrównoważenie proporcji, tak w skrócie można...

Czytaj więcej

Powierzchnia użytkowa86.88 m²
+ garaż19.61 m²
Min. wymiary działki (długość x szerokość)17.90 x 18.05 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
86.88 m²
19.61 m²
Powierzchnia zabudowy83.69 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita162.20 m²
Kubatura523.00 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
11.05 x 9.90 m
Wysokość budynku7.76 m
Min. wymiary działki
długość x szerokość
17.90 x 18.05 m
Dachczterospadowy
Kondygnacjaz poddaszem, piętrowe
Ilość pomieszczeń8
Pow. tarasów/werandy/wiaty/schodów zew.17.13 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

Rosario- dom jednorodzinny z poddaszem użytkowym i garażem.

To najmniejszy z nowej linii projektów PRO ARTE (wiosna 2012). Nowoczesny wygląd oraz zrównoważenie proporcji, tak w skrócie można opisać pierwsze wrażenie narzucające się przy pierwszym rzucie okiem na Rosario. Warto przyjrzeć się temu projektowi uważniej. Rosario ucieleśnia zrównoważenie proporcji, to dom dla poszukujących kompletnego rozwiązania, średniej wielkości domu mieszkalnego oraz garażu. Weranda usytuowana jest od południa, tuż za nią znajduje się wiatrołap. Dalej, hall łączący salon z półotwartą kuchnią. Z salonu można wyjść wprost na taras, który z pewnością sprawdzi się w trakcie pogodnych dni. Na zachodniej ścianie znajduje się łazienka. Od wschodu usytuowano klatkę schodową, która wiedzie na piętro. Znajdują się tam duży pokój, który może służyć za biuro lub pokój dziecięcy z sypialnią oraz drugie pomieszczenie, które świetnie sprawdzi się jako małżeńska sypialnia.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy - 83,69m2
- powierzchnia schodów zew., tarasu nie wchodząca do pow. zabudowy -17,13m2
- powierzchnia użytkowa- 106,49m2
- powierzchnia całkowita  - 162,20m2
- kubatura  - 523,00m3
- ściany zewnętrzne murowane grubości 30cm + 10cm styropian
- ściany wewnętrzne (nośne) gr. 25cm, gr. 30cm i działowe gr. 12cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 27cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-płatwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w łazience na parterze

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap2.250
2.Komunikacja7.440
3.Kuchnia8.610
4.Łazienka8.040
5.Salon18.640
6.Garaż19.610
Suma64.590
Zamów szczegółowe rysunki

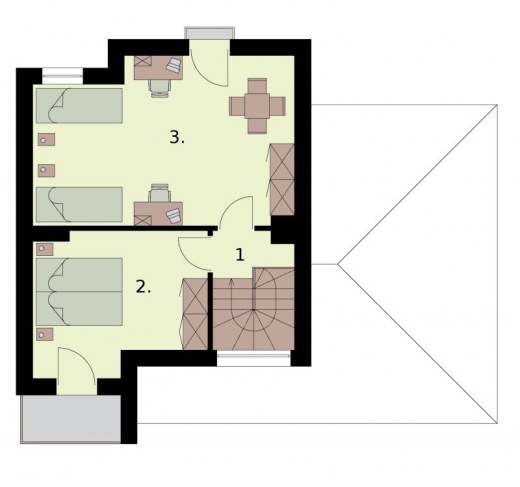

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Pokój14.830
3.Pokój23.260
1.Komunikacja3.810
Suma41.90
Zamów szczegółowe rysunki

Obrót 360

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2298.97 kg
Drewno7.259 m³
Pow. ścian nośnych zew.167 m²
Pow. ścian nośnych wew.18 m²
Pow. ścian działowych wew.53 m²
Dach131.7 m²

Kosztorys orientacyjny brutto

Stan zerowy40312 zł
Stan surowy88687 zł
Roboty wykończeniowe wewnętrzne56185 zł
Roboty wykończeniowe zewnętrzne23432 zł
Instalacje i przyłącza43336 zł
Suma251952 zł
