SAN PEDRO - budynek wielorodzinny

SAN PEDRO - projekt budynku wielorodzinnego na 6 mieszkań, z 6 miejscami postojowymi oraz 6 komórkami w piwnicy


Budynek mieszkalny, wielorodzinny, dwupiętrowy, niepodpiwniczony.

ZOBACZ wersję z balkonami SAN PEDRO 2

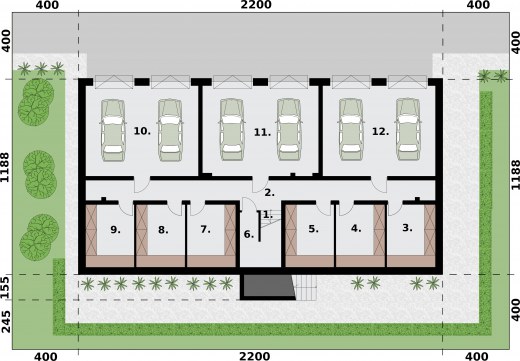

PARTER:

klatka schodowa, korytarz, 6x pomieszczenie piwniczne, pomieszczenie techniczne, 3x garaż.

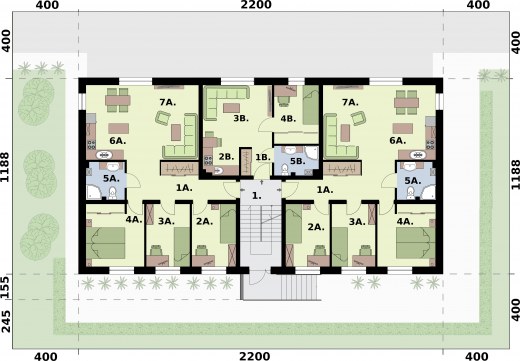

I PIĘTRO:

klatka schodowa;

lokal 1: przedpokój z garderobą, 3x pokój, łazienka, kuchnia z aneksem jadalnym, salon;

lokal 2: przedpokój z garderobą, kuchnia z aneksem jadalnym, salon, pokój, łazienka;

lokal 3: przedpokój z garderobą, 3x pokój, łazienka, kuchnia z aneksem jadalnym, salon.

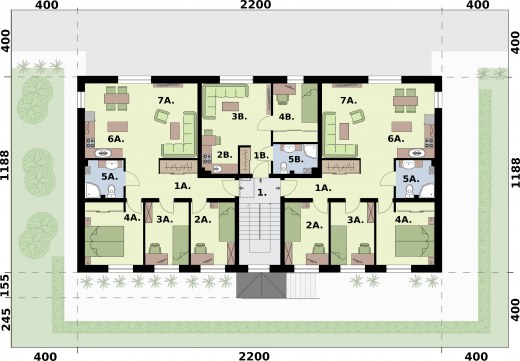

II PIĘTRO:

klatka schodowa;

lokal 1: przedpokój z garderobą, 3x pokój, łazienka, kuchnia z aneksem jadalnym, salon;

lokal 2: przedpokój z garderobą, kuchnia z aneksem jadalnym, salon, pokój, łazienka;

lokal 3: przedpokój z garderobą, 3x pokój, łazienka, kuchnia z aneksem jadalnym, salon.

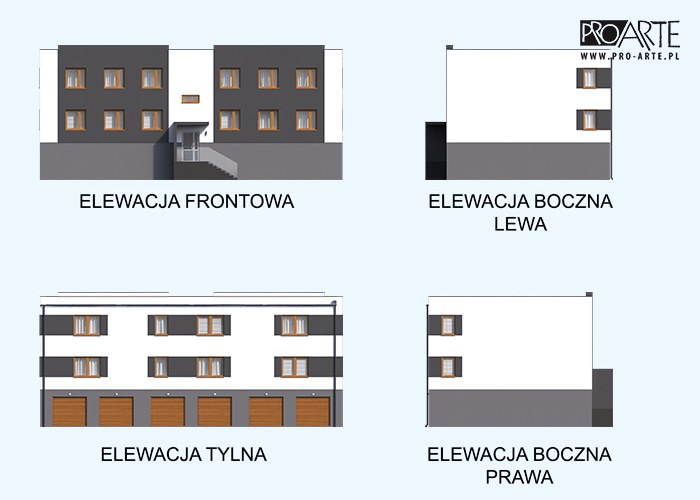

Budynek o zwartej bryle, dwupiętrowy. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 9,23m (bez murka ogniowego). Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
