790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa69.76 m²
Min. wymiary działki (długość x szerokość)15.00 x 19.20 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa69.76 m²
Powierzchnia zabudowy77.30 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita77.30 m²
Kubatura210.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.20 x 7.00 m
Wysokość budynku5.40 m
Min. wymiary działki
długość x szerokość
15.00 x 19.20 m
Dachczterospadowy

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej.

Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

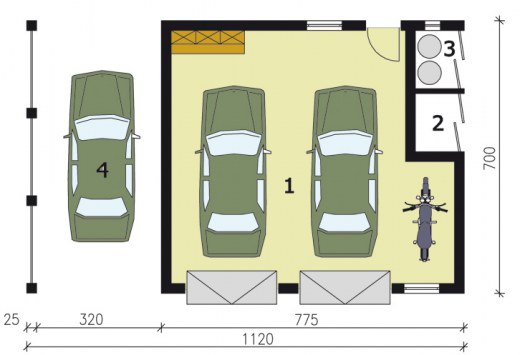

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Wiata23.050
Suma23.050
3.Skład na odpady1.880
1.Garaż42.950
2.Skład na drewno1.880
Suma46.710
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal420.83 kg
Drewno5.871 m³
Pow. ścian790 m²
Pow. ścian nośnych zew.82 m²
Pow. ścian działowych wew.5 m²
Dach114 m²

Kosztorys orientacyjny brutto

Stan zerowy21207 zł
Stan surowy46655 zł
Roboty wykończeniowe wewnętrzne29557 zł
Roboty wykończeniowe zewnętrzne12327 zł
Instalacje i przyłącza22798 zł
Suma132544 zł
