590 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa39.30 m²
Min. wymiary działki (długość x szerokość)14.00 x 13.65 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa39.30 m²
Powierzchnia zabudowy53.20 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita53.20 m²
Kubatura154.30 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
6.65 x 8.00 m
Wysokość budynku3.75 m
Min. wymiary działki
długość x szerokość
14.00 x 13.65 m
Dachpłaski
Ilość pomieszczeń4

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa -39,30m2

- powierzchnia zabudowy -53,20m2
- powierzchnia całkowita  -53,20m2
- kubatura  -154,30m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 3,75m
- dach prosty 4°
- więźba dachowa drewniana
- pokrycie dachu papa termozgrzewalna
- wymiar bramy garażowej 2,4x2,4m

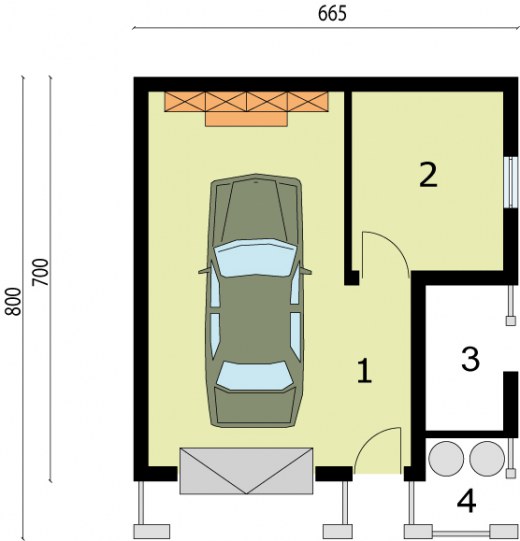

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Skład na odpady2.40
1.Garaż25.70
2.Pom. gospodarcze8.20
3.Pom. pomocnicze5.40
Suma41.70
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal394.46 kg
Drewno2.804 m³
Pow. ścian nośnych zew.70 m²
Pow. ścian nośnych wew.15 m²
Pow. ścian działowych wew.13 m²

Kosztorys orientacyjny brutto

Stan zerowy11947 zł
Stan surowy26284 zł
Roboty wykończeniowe wewnętrzne16651 zł
Roboty wykończeniowe zewnętrzne6944 zł
Instalacje i przyłącza12843 zł
Suma74670 zł
