1390 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

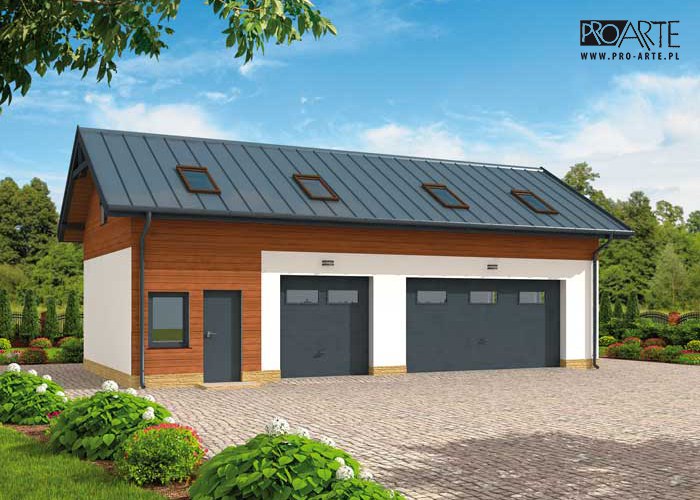

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa124.24 m²
Min. wymiary działki (długość x szerokość)13.50 x 20.80 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa124.24 m²
Powierzchnia zabudowy83.20 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita166.40 m²
Kubatura455.58 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
12.80 x 6.50 m
Wysokość budynku6.41 m
Min. wymiary działki
długość x szerokość
13.50 x 20.80 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń3

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa parteru -71,84m2

- powierzchnia użytkowa poddasza -52,40m2
- powierzchnia zabudowy -83,20m2
- powierzchnia całkowita  -166,40m2
- kubatura  - 455,58m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,41m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka  ceramiczna
- wymiar bram garażowych 2,4x2,4m i 5,0x2,4m

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. Gospodarcze15.010
2.Garaż56.830
Suma71.840
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Poddasze52.40
Suma52.40
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2046.68 kg
Drewno4.424 m³
Dach124.5 m²

Kosztorys orientacyjny brutto

Stan zerowy37769 zł
Stan surowy83092 zł
Roboty wykończeniowe wewnętrzne52640 zł
Roboty wykończeniowe zewnętrzne21953 zł
Instalacje i przyłącza40602 zł
Suma236056 zł
