699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

GB25 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 28.67 m²
Min. wymiary działki
długość x szerokość
13.00 x 12.00 m
Dostępne technologieblaszana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

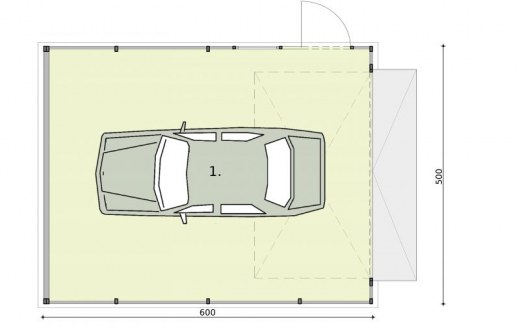

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż28.670
Suma28.670
Zamów szczegółowe rysunki

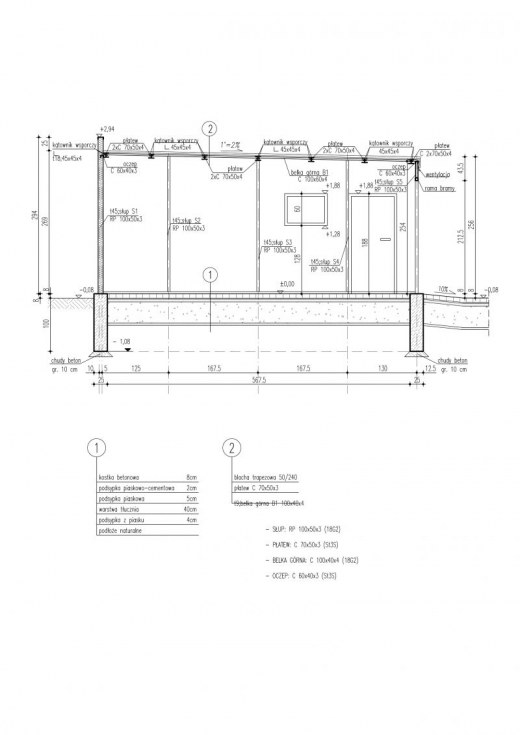

Przekrój

Przekrój

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 28.67 m²
Powierzchnia zabudowy 30.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 30.00 m²
Kubatura 78.80 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
5.00 x 6.00 m
Wysokość budynku 2.94 m
Min. wymiary działki
długość x szerokość
13.00 x 12.00 m
Dachpłaski
Ilość pomieszczeń1

Opis i technologia projektu

GB25 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia:
- powierzchnia użytkowa  -28,67m2
- powierzchnia zabudowy -30,00m2
- powierzchnia całkowita  -30,00m2
- kubatura  - 78,80m3
- wysokość budynku 2,94m
- dach jednospadowy 1°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej
- wymiar bramy garażowej 4,00x2,125m.
Garaż blaszany otynkowany

:


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy8716 zł
Stan surowy19174 zł
Roboty wykończeniowe wewnętrzne12147 zł
Roboty wykończeniowe zewnętrzne5066 zł
Instalacje i przyłącza9369 zł
Suma54473 zł
