690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

GB27 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa49.54 m²
Min. wymiary działki (długość x szerokość)12.86 x 14.70 m
Dostępne technologieblaszana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa49.54 m²
Powierzchnia zabudowy50.98 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita50.98 m²
Kubatura119.80 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
8.70 x 5.86 m
Wysokość budynku2.44 m
Min. wymiary działki
długość x szerokość
12.86 x 14.70 m
Dachpłaski
Ilość pomieszczeń1

Opis i technologia projektu

GB27 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia:
- powierzchnia użytkowa  -49,54m2
- powierzchnia zabudowy -50,98m2
- powierzchnia całkowita  -50,98m2
- kubatura  - 119,80m3
- wysokość budynku 2,44m
- dach jednospadowy 1°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej
- wymiar bramy garażowej 2,50x2,125m.

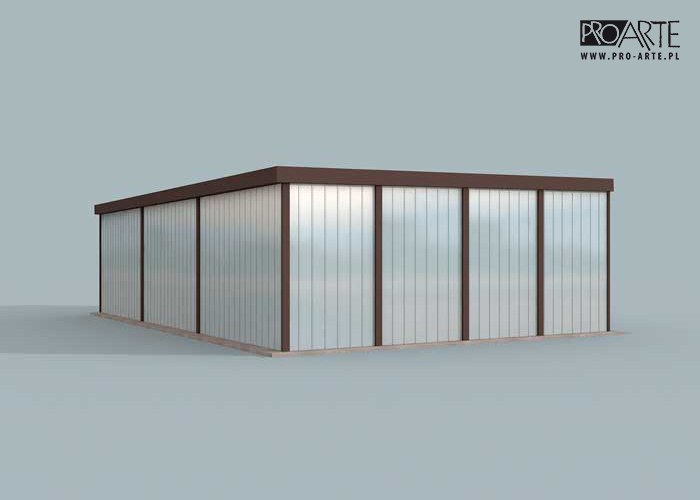

Wersja garażu blaszanego otynkowanego:


Rzuty i przekroje

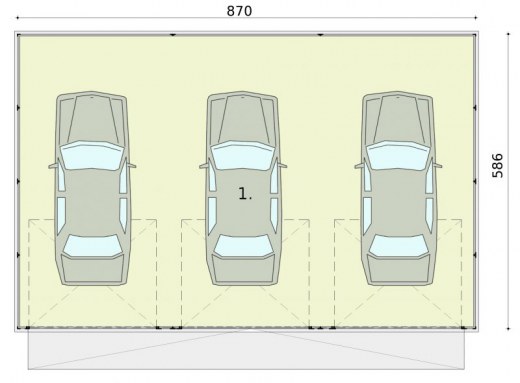

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż49.540
Suma49.540
Zamów szczegółowe rysunki

Obrót 360

Kosztorys orientacyjny brutto

Stan zerowy19816 zł
Stan surowy43595 zł
Roboty wykończeniowe wewnętrzne27619 zł
Roboty wykończeniowe zewnętrzne11518 zł
Instalacje i przyłącza21302 zł
Suma123850 zł
