Zestaw dodatków do projektu

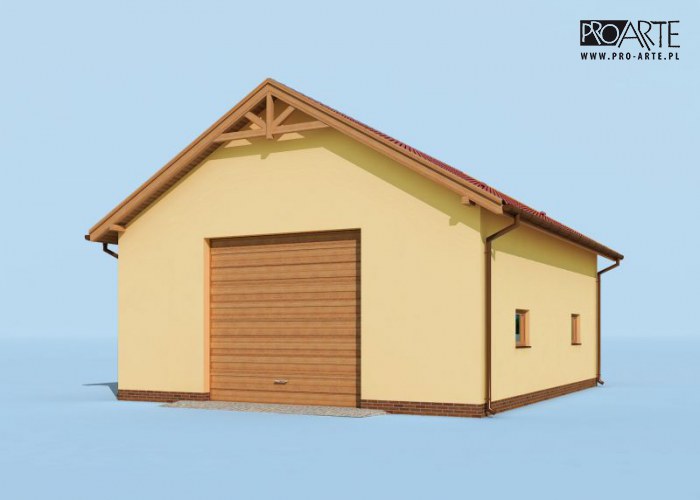

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 224.90 m²
Min. wymiary działki
długość x szerokość
32.00 x 18.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż224.90
Suma224.90
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 224.90 m²
Powierzchnia zabudowy 240.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 240.00 m²
Kubatura 1552.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.00 x 24.00 m
Wysokość budynku 8.01 m
Min. wymiary działki
długość x szerokość
32.00 x 18.00 m
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:
- powierzchnia użytkowa  - 224,90m2
- powierzchnia zabudowy - 240m2
- powierzchnia całkowita  -
240m2

 - ściany zewnętrzne: słupki 6.3x17/15x17 rozstawione max. co 45cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 17cm.

- wysokość budynku 8,01m.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowo-jętkowy.
- pokrycie dachowe : dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy89960 zł
Stan surowy197912 zł
Roboty wykończeniowe wewnętrzne125382 zł
Roboty wykończeniowe zewnętrzne52289 zł
Instalacje i przyłącza96707 zł
Suma562250 zł
