590 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa35.64 m²
Min. wymiary działki (długość x szerokość)10.50 x 10.50 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa35.64 m²
Powierzchnia zabudowy42.25 m²
Powierzchnia kondygnacji netto35.64 m²
Powierzchnia całkowita42.25 m²
Kubatura170.50 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku5.10 m
Min. wymiary działki
długość x szerokość
10.50 x 10.50 m
Liczba stanowisk2 stanowiska
Dachjednospadowy
Ilość pomieszczeń1

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna : Zapytaj o dostępność projektu
- powierzchnia użytkowa - 36,00m2
- powierzchnia zabudowy - 42,25m2
- powierzchnia całkowita  - 42,25m2
- kubatura - 156m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,79m
- dach dwuspadowy 15°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,3x2,4m

Zapytaj o dostępność projektu w wersji szkieletowej.

Rzuty i przekroje

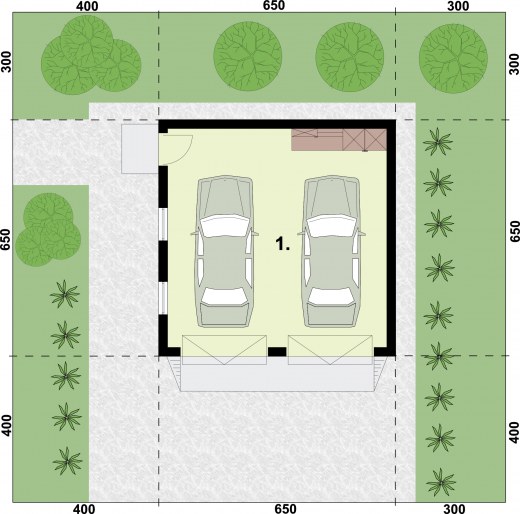

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Garaż35.6435.64
Suma35.6435.64
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal543.43 kg
Drewno4.769 m³
Pow. ścian nośnych zew.78 m²
Dach46.5 m²

Kosztorys orientacyjny brutto

Stan zerowy10835 zł
Stan surowy23836 zł
Roboty wykończeniowe wewnętrzne15101 zł
Roboty wykończeniowe zewnętrzne6298 zł
Instalacje i przyłącza11647 zł
Suma67716 zł
