790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa50.49 m²
Min. wymiary działki (długość x szerokość)15.00 x 16.05 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa50.49 m²
Powierzchnia zabudowy56.35 m²
Powierzchnia kondygnacji netto50.49 m²
Powierzchnia całkowita56.35 m²
Kubatura210.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.05 x 7.00 m
Wysokość budynku5.30 m
Min. wymiary działki
długość x szerokość
15.00 x 16.05 m
Dachczterospadowy
Ilość pomieszczeń1

Opis i technologia projektu

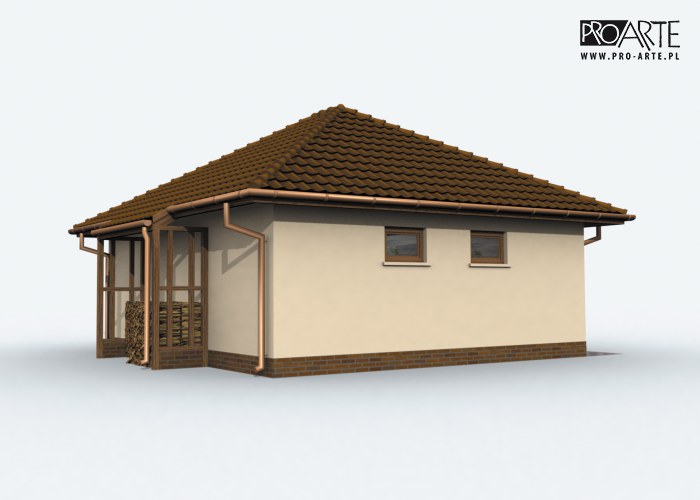

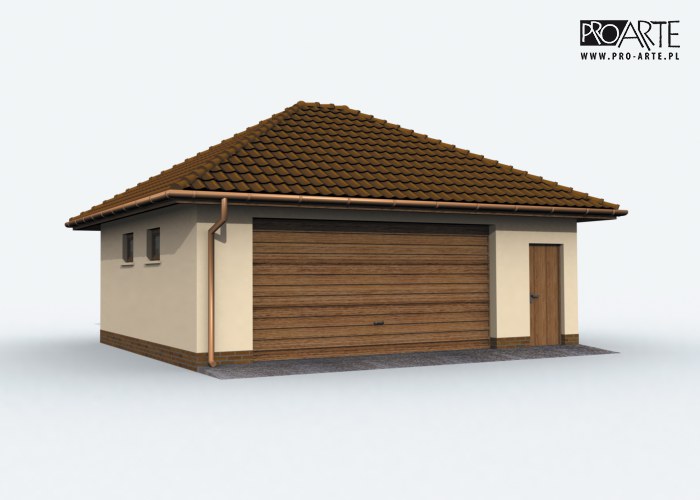

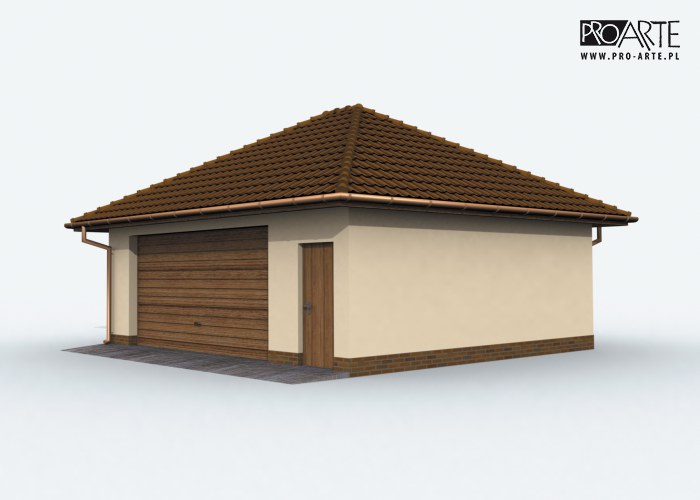

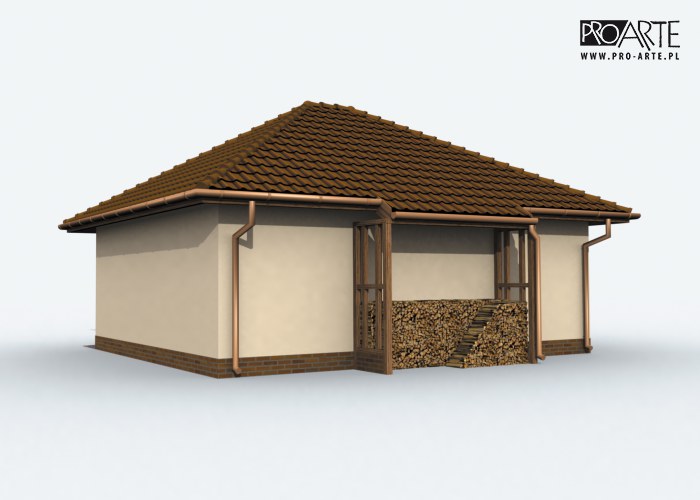

Garaż dwustanowiskowy z oddzielnym wejściem i składem na drewno opałowe szkielet drewniany

Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, słupy i stopy żelbetowe, ściany fundamentowe zazbrojone wg rys. K/1, ściany nośne w szkielecie drewnianym spięte oczepem, dach czterospadowy, drewniany.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

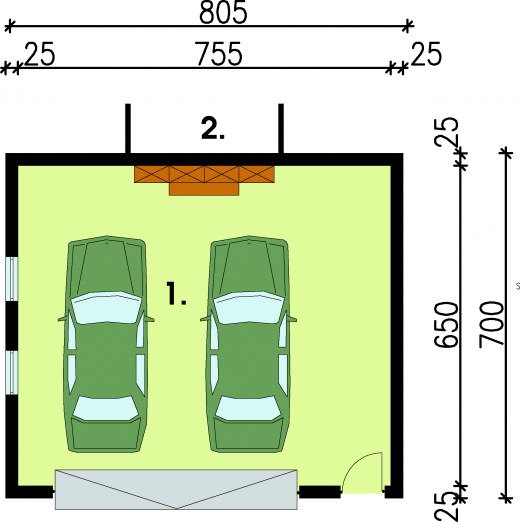

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż50.4950.49
Suma50.4950.49
2Skład drewna33
Suma33
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal686.91 kg
Drewno8.453 m³
Dach89 m²

Kosztorys orientacyjny brutto

Stan zerowy9694 zł
Stan surowy21327 zł
Roboty wykończeniowe wewnętrzne13511 zł
Roboty wykończeniowe zewnętrzne5635 zł
Instalacje i przyłącza10421 zł
Suma60588 zł
