G206 budynek gospodarczy garażowo-magazynowy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
Powierzchnia użytkowa | 156.30 m² |
Min. wymiary działki długość x szerokość | 17.00 x 23.50 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Dane techniczne
Powierzchnia użytkowa | 156.30 m² |
Powierzchnia zabudowy | 148.50 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 185.40 m² |
Kubatura | 787.60 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 16.50 x 9.00 m |
Wysokość budynku | 6.61 m |
Min. wymiary działki długość x szerokość | 17.00 x 23.50 m |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 5 |
Opis i technologia projektu
Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia użytkowa:
- powierzchnia całkowita -185,40m2
- kubatura brutto - 787,60m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,61m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądż ceramiczna
- wymiar bram garażowych 3,0x3,1m i 3,2x3,2m.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje

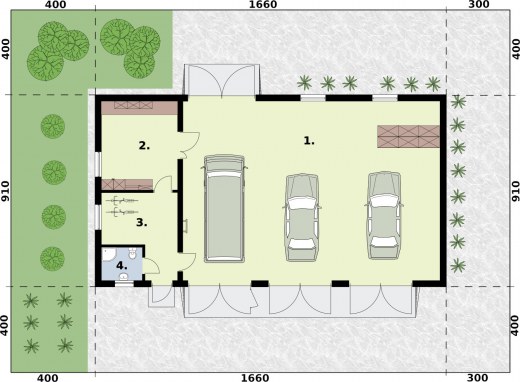

przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 103.28 | 0 |
3. | Pom. gosp. | 10.25 | 0 |
4. | Łazienka | 2.52 | 0 |
2. | Magazyn | 13.3 | 0 |
Suma | 129.35 | 0 |

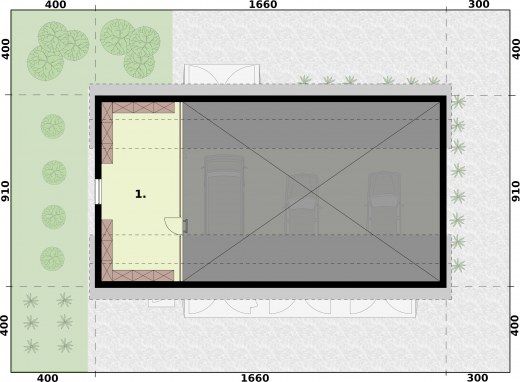

Rzut Antresoli
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Antresola | 24.74 | 0 |
Suma | 24.74 | 0 |

Przekrój A-A

Przekrój B-B
Obrót 360
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 760 kg |
Drewno | 8.154 m³ |
Pow. ścian nośnych zew. | 130 m² |
Pow. ścian nośnych wew. | 44 m² |
Pow. ścian działowych wew. | 68 m² |
Dach | 200 m² |
Technologia drewniana szkieletowa | |
Stal | 616.25 kg |
Drewno | 17.534 m³ |
Dach | 202 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 47515 zł |
Stan surowy | 104533 zł |
Roboty wykończeniowe wewnętrzne | 66224 zł |
Roboty wykończeniowe zewnętrzne | 27618 zł |
Instalacje i przyłącza | 51079 zł |
Suma | 296970 zł |
