990 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G337 - projekt budynku gospodarczego. Wysokość bramy garażowej 3x2,6m. Budynek garażu, parterowy, niepodpiwniczony. PRZYZIEMIE: garaż. Projekt składa się z części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa88.68 m²
Min. wymiary działki (długość x szerokość)17.00 x 18.00 m
Dostępne technologiemurowana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa88.68 m²
Powierzchnia zabudowy99.00 m²
Powierzchnia kondygnacji netto88.68 m²
Powierzchnia całkowita99.00 m²
Kubatura453.50 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.00 x 11.00 m
Wysokość budynku6.23 m
Min. wymiary działki
długość x szerokość
17.00 x 18.00 m
Dachczterospadowy
Kondygnacjaparterowe
Ilość pomieszczeń1

Opis i technologia projektu

G337 - projekt budynku gospodarczego. Wysokość bramy garażowej 3x2,6m.

Budynek garażu, parterowy, niepodpiwniczony.



PRZYZIEMIE: pomieszczenie gospodarcze





Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

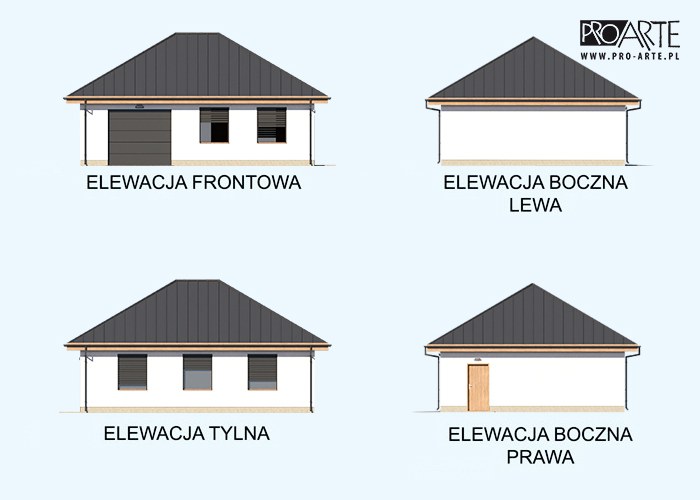

FORMA ARCHITEKTONICZNA: Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem czterospadowym. Maksymalna wysokość budynku wynosi 6,23m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, słupy i wieńce żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych, dach czterospadowy oparty na więźbie o konstrukcji drewnianej. Ściany wymurowane z pustaków ceramicznych Porotherm 25.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pomieszczenie gospodarcze88.6888.68
Suma88.6888.68
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1895 kg
Drewno11.61 m³

Kosztorys orientacyjny brutto

Stan zerowy36891 zł
Stan surowy81160 zł
Roboty wykończeniowe wewnętrzne51417 zł
Roboty wykończeniowe zewnętrzne21443 zł
Instalacje i przyłącza39658 zł
Suma230568 zł
