Projekt budynku gospodarczego z składem na drewno i odpadki. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej...

Czytaj więcej

Powierzchnia użytkowa 41.17 m²
Min. wymiary działki
długość x szerokość
15.00 x 14.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektubudynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

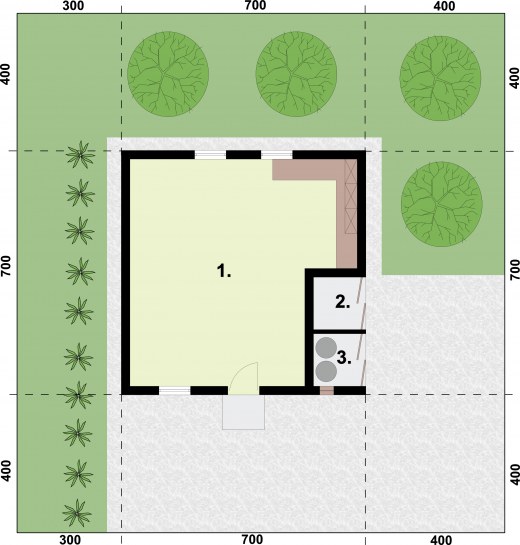

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze36.810
2.Skład na drewno2.180
3.Skład na odpady2.180
Suma41.170
Zamów szczegółowe rysunki

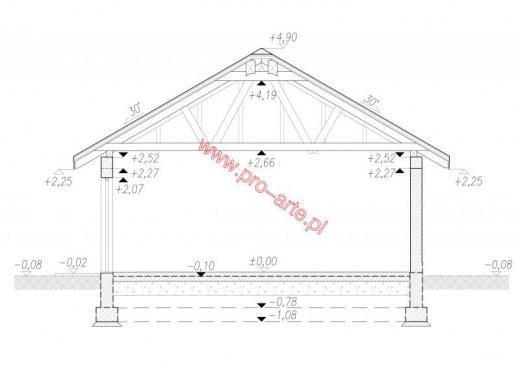

Przekrój

Przekrój

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 41.17 m²
Powierzchnia zabudowy 49.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 49.00 m²
Kubatura 189.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 7.00 m
Wysokość budynku 4.98 m
Min. wymiary działki
długość x szerokość
15.00 x 14.00 m
Dachczterospadowy
Ilość pomieszczeń3

Opis i technologia projektu

Projekt budynku gospodarczego z składem na drewno i odpadki.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa przyziemia -41,17m2
- powierzchnia zabudowy -49,00m2
- powierzchnia całkowita  -49,00m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -172,25m3
- kubatura części przekrytej i niezamkniętej ze wszystkich stron -16,75m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,98m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal470.95 kg
Drewno4.414 m³
Pow. ścian nośnych zew.61 m²
Pow. ścian działowych wew.4 m²
Dach77.65 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki
Technologia drewniana szkieletowa
Stal325.69 kg
Drewno6.112 m³
Dach80 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy12516 zł
Stan surowy27534 zł
Roboty wykończeniowe wewnętrzne17444 zł
Roboty wykończeniowe zewnętrzne7275 zł
Instalacje i przyłącza13454 zł
Suma78223 zł
